Программирование: Многоосевая обработка
12.2 Функция PLANE: наклон плоскости обработки (номер опции #8)
12
472
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
Если выбрана опция TURN (PLANE-функция должна
автоматически выполнять поворот без компенсационного
перемещения), следует дополнительно определить
поясняемый далее параметр Подача? F=.
В качестве альтернативы подаче F, определяемой
непосредственно вводом числового значения, можно
выполнять поворот также с помощью FMAX (ускоренный ход)
или FAUTO (подача из кадра TOOL CALLT).
Если функция PLANE используется в
сочетании с функцией STAY, то оси вращения
следует поворачивать в отдельном кадре
позиционирования после функции PLANE.

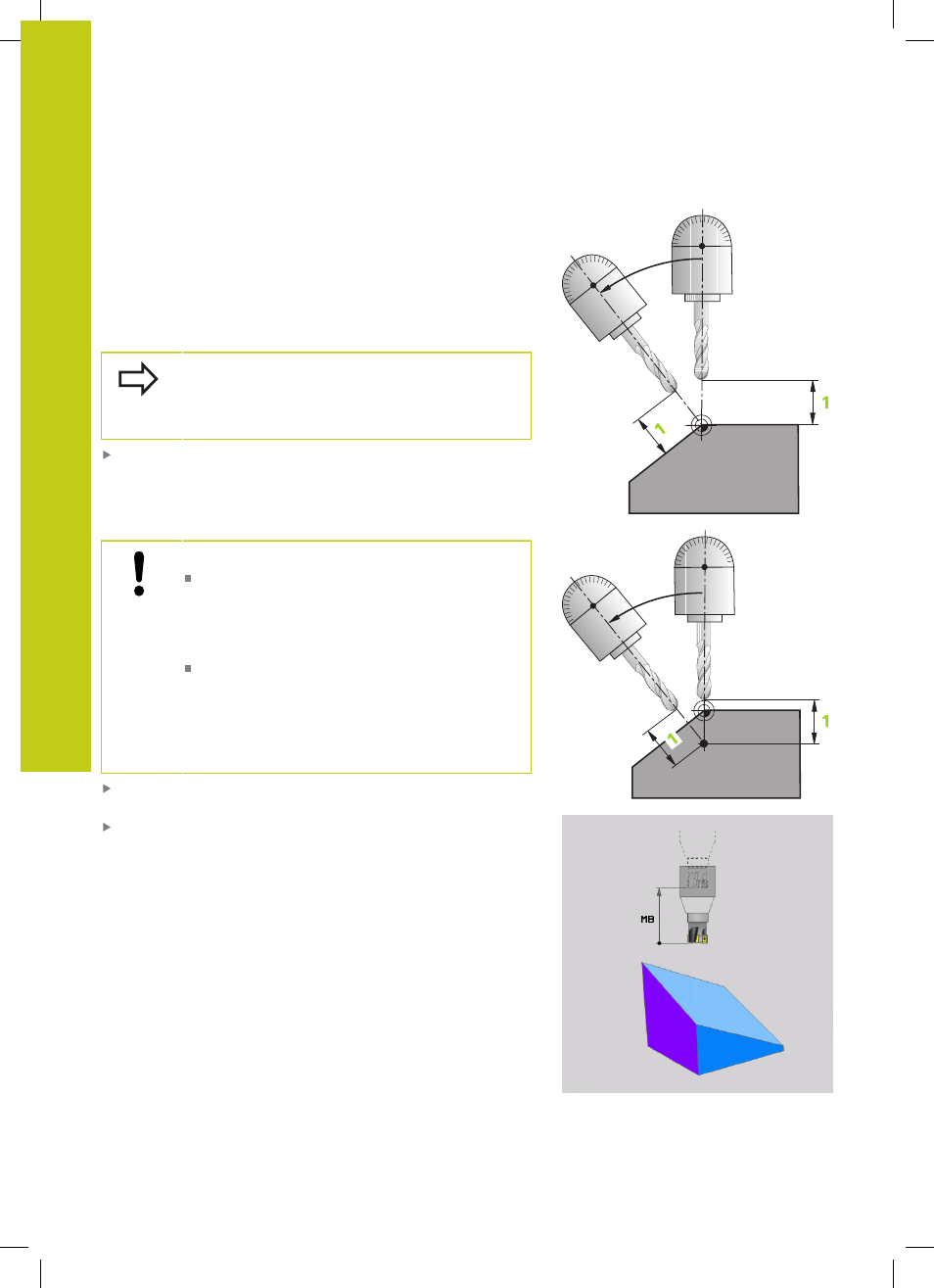

Расстояние от точки вращения до вершины инструмента
(в инкрементах): ЧПУ поворачивает инструмент (стол) вокруг
вершины инструмента. С помощью параметра РАССТ можно
переместить точку вращения поворотного перемещения
относительно текущей позиции вершины инструмента.
Обратите внимание!
Если инструмент перед поворотом находится
на заданном расстоянии от детали, то и
после поворота он будет находиться в том же
относительном положении (см. рисунок справа
в центре
1
= ABST).
Если инструмент перед поворотом не
находится на заданном расстоянии от детали,
то и после поворота он будет располагаться
со смещением относительно исходного
положения (см. рисунок справа внизу,
1
=
ABST)
Подача? F=
: скорость движения по траектории, с которой
инструмент должен поворачиваться
Длина возврата по оси WZ?
: Путь возврата MB
отсчитывается в инкрементах от текущей позиции
инструмента по оси активного инструмента, который
система ЧПУ перемещает
Перед процессом наклона
. MB
MAX
перемещает инструмент практически до программного
конечного выключателя.
