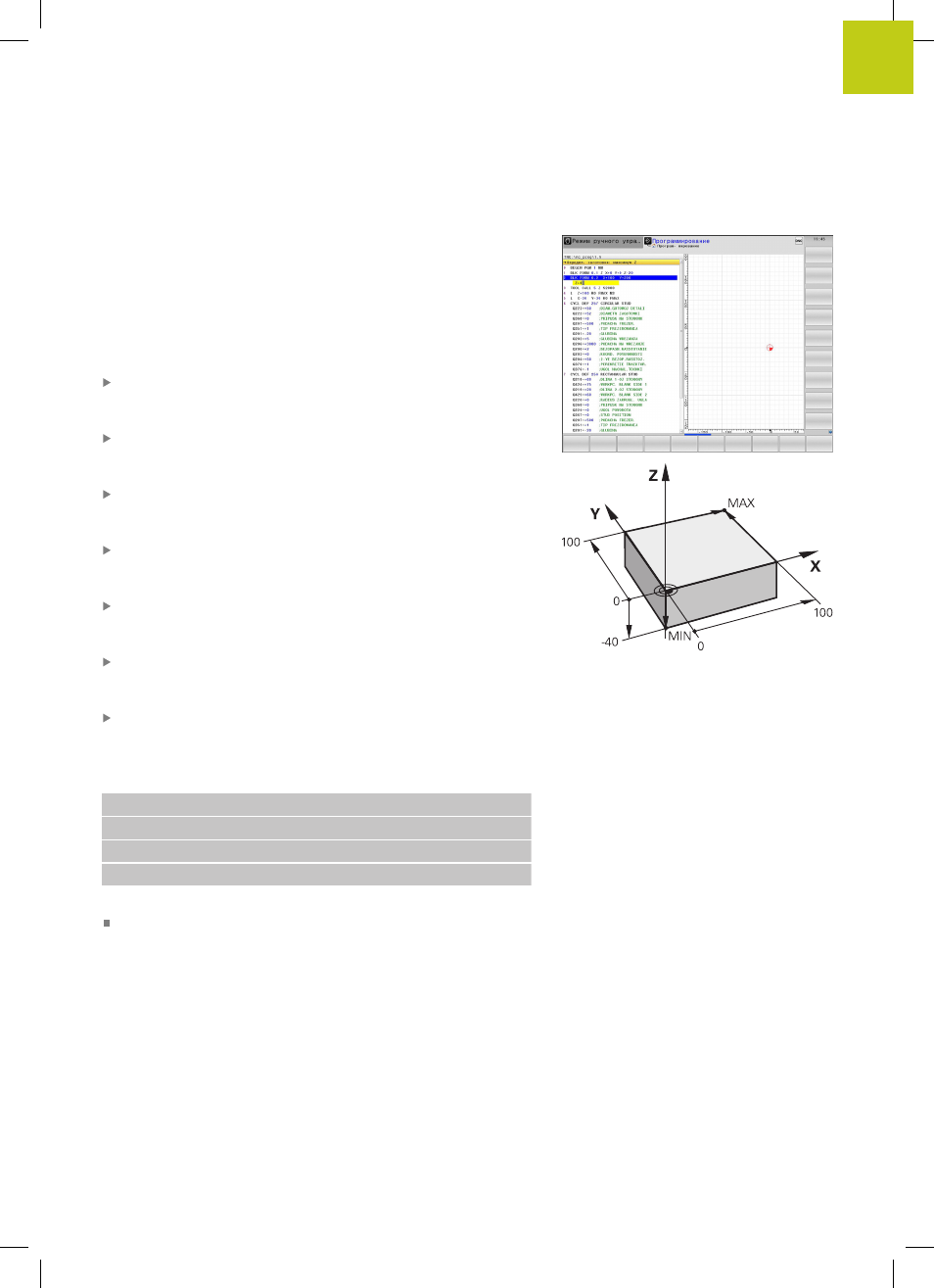

Определение заготовки
Когда новая программа открыта, можно ввести определение
заготовки. Например, чтобы создать определение
параллелепипеда, для него задается MIN- и MAX-точка
относительно выбранной точки привязки.
После выбора оператором с помощью клавиши Softkey
желаемой формы заготовки ЧПУ автоматически вводит
определение заготовки и запрашивает необходимые данные
заготовки:
Плоскость обработки на графике: XY?
: введите активную
ось шпинделя. Z записывается как предварительная
настройка, вводится кнопкой ENT
Определение заготовки: минимум X
: ввести наименьшую
X-координату заготовки относительно точки привязки,
например 0, подтвердить кнопкой ENT
Определение заготовки: минимум Y
: ввести наименьшую
Y-координату заготовки относительно точки привязки,
например, 0, подтвердить кнопкой ENT
Определение заготовки: минимум Z
: ввести наименьшую
Z-координату заготовки относительно точки привязки,
например, -40; подтвердить кнопкой ENT
Определение заготовки: максимум X
: ввести наибольшую
X-координату заготовки относительно точки привязки,
например, 100; подтвердить кнопкой ENT
Определение заготовки: максимум Y
: ввести наибольшую
Y-координату заготовки относительно точки привязки,
например, 100; подтвердить кнопкой ENT
Определение заготовки: максимум Z
: ввести наибольшую
Z-координату заготовки относительно точки привязки,
например, 0; подтвердить кнопкой ENT
Примеры NC-кадров
0 BEGIN PGM NEU MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 END PGM NEU MM
Подробная информация по данной теме
Определение заготовки: Стр. 110
