Программирование: программирование контуров
6.4
Движение по траектории – декартовы координаты
6
232
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
Прямая L
Система ЧПУ перемещает инструмент по прямой от его
текущей позиции к конечной точке прямой. Точка старта
является конечной точкой предыдущего кадра.
Нажмите кнопку L, чтобы открыть кадр
программы с движением по прямой
Координаты
конечной точки прямой, если
необходимо
Поправка на радиус RL/RR/R0
Подача F
Дополнительная M-функция

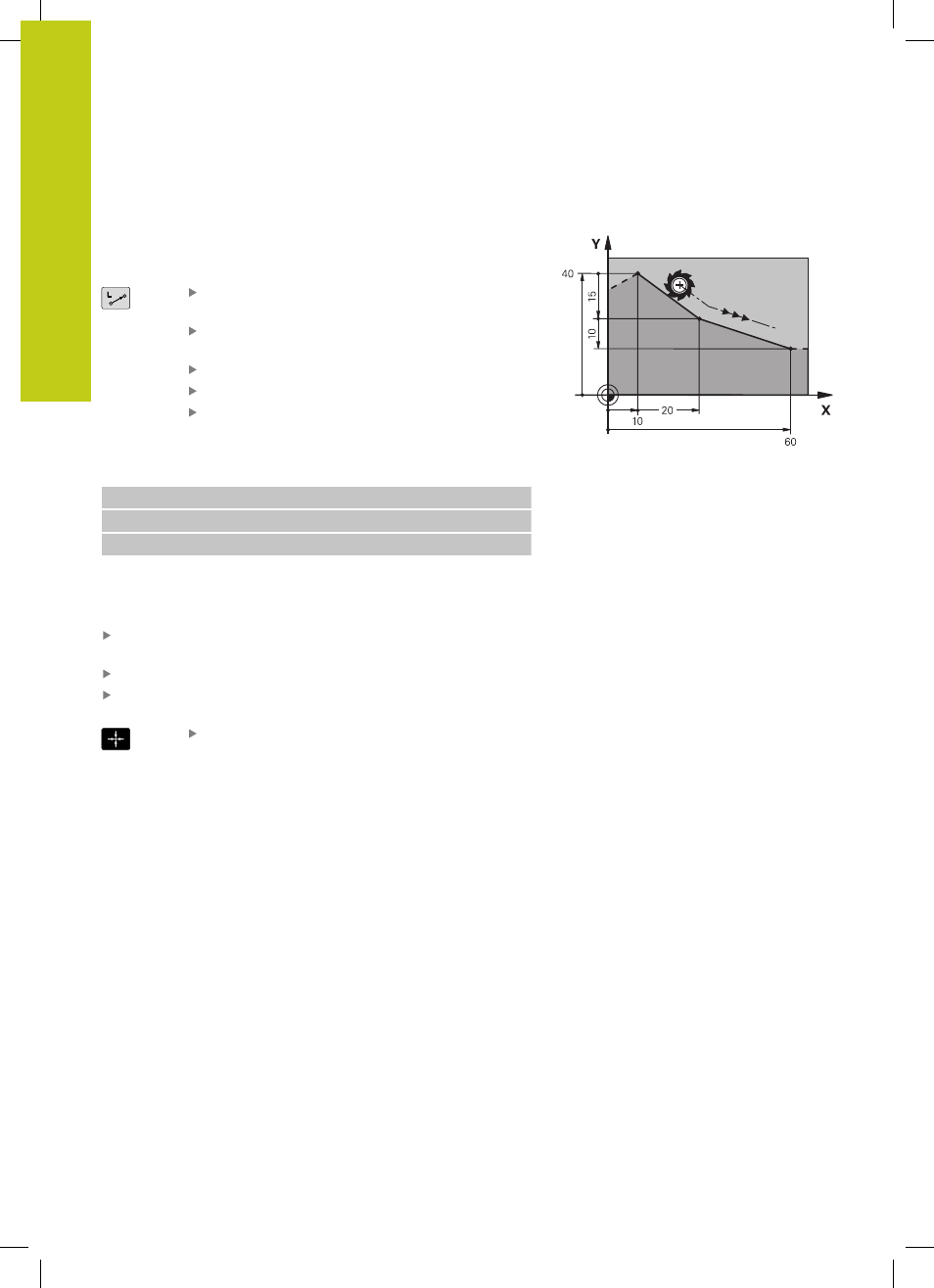

Примеры NC-кадров
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Назначение фактической позиции
Кадр прямой (G01-кадр) можно формировать также с помощью
кнопки "ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ":
В режиме работы "Ручное управление" следует переместить
инструмент в позицию, которую вы намерены ему присвоить
Смените индикацию экрана на программирование
Выберите кадр программы, за которым должен быть
вставлен кадр прямой
Нажмите кнопку "ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ
ПОЗИЦИИ
": ЧПУ сформирует кадр прямой с
координатами фактической позиции
