DXF-конвертер (номер опции #42)
7.3
7
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
281

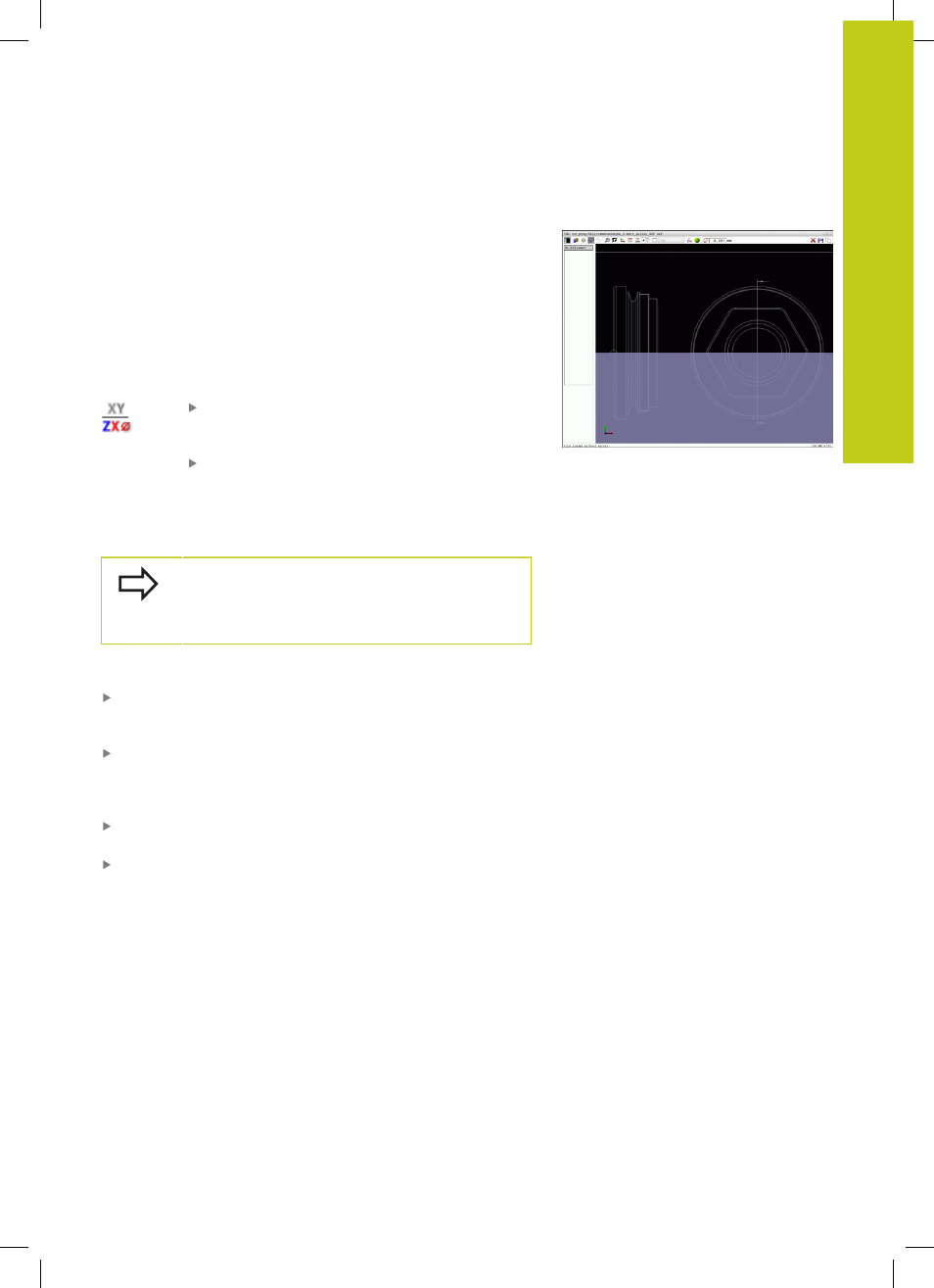

Выберите контур для обработки точением
В DXF-конвертере используя опцию номер #50 можно
выбрать контуры для обработки точением. Если опция номер
#50 не активирована, ее значок будет серым. Прежде чем
выбрать контур точения, следует задать точку привязки на оси
обточки. Если выбран контур точения, контур сохраняется с
координатами Z и X. Кроме того, все значения X-координат
на контурах точения выдаются как значения диаметра, т. е.
размеры чертежа для оси X удваиваются. Все элементы
контура под осью точения не доступны для выбора и
отображаются серым цветом.
Выбор режима для выбора контура точения:
система ЧПУ показывает только доступные для
выбора элементы над центром вращения.
Левой кнопкой мыши выберите нужные
элементы контура: система ЧПУ выделяет
выбранные элементы контура синим и
отображает выбранный элемент в виде
символа (окружность или прямая) в левом окне
Описанные выше значки имеют одинаковые
функции как для токарной, так и для фрезерной
обработки. Значки, недоступные для токарной
обработки, отображаются серым цветом.
Отображение графики также можно изменить с помощью
мыши. Для чего предусмотрены следующие функции:
Перемещение изображаемой модели: двигайте мышью,
удерживая нажатой среднюю кнопку мыши или колесико
мыши.
Для увеличения определенной области: выбрать область
удерживая нажатой левую кнопку мыши. После того,
как левая кнопка мыши будет отпущена, ЧПУ увеличит
выделенную область детали.
Для быстрого увеличения или уменьшения любой области:
покрутить колесико мыши вперед или назад.
Для возврата в стандартный вид: дважды нажать правую
клавишу мыши.
