Программирование: программирование контуров
6.6
Движения по траектории – Программирование cвободного
контура FK
6
256
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015

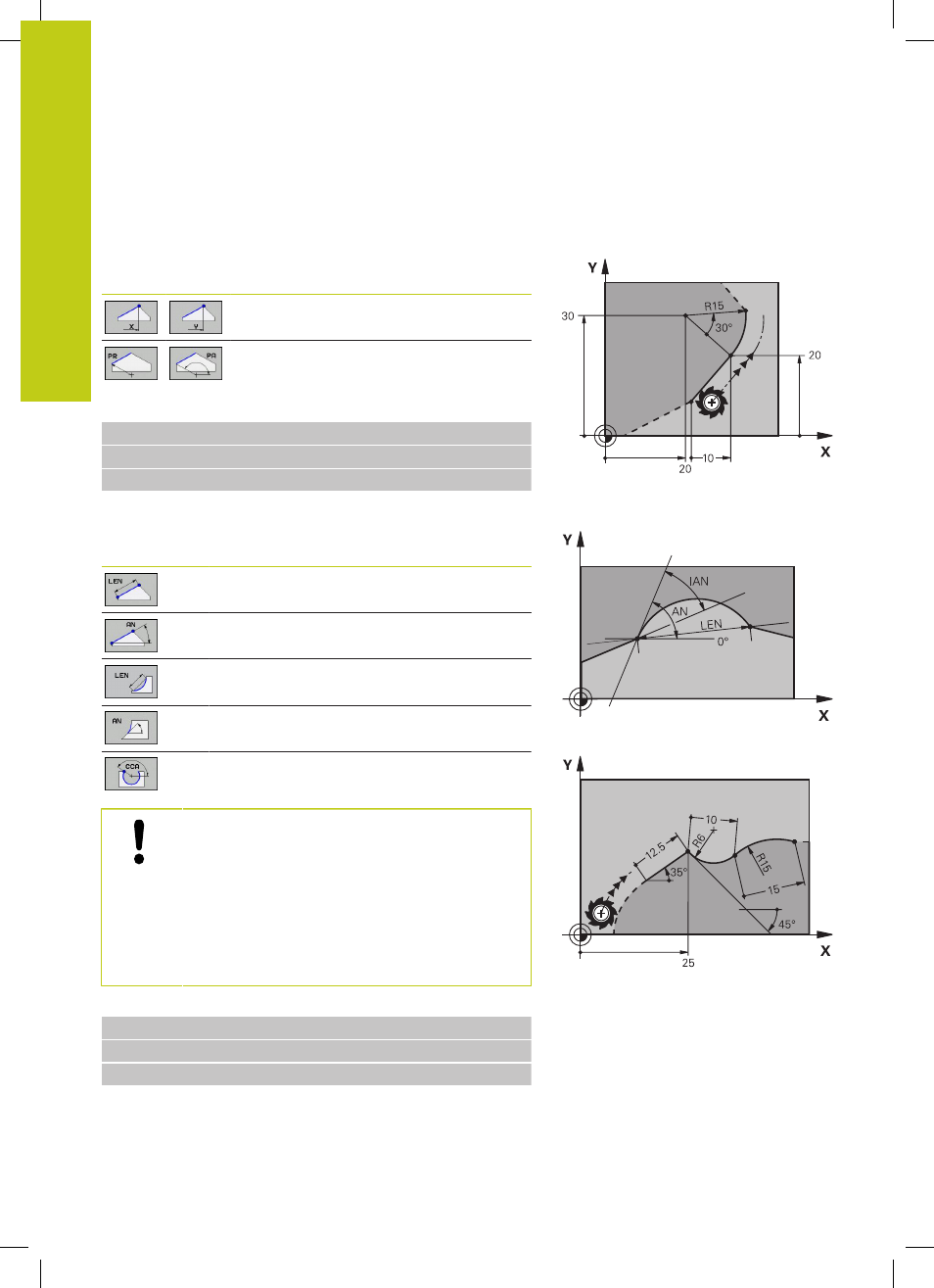

Возможности ввода
Координаты конечных точек
Экранные
клавиши
Известные данные
Декартовы координаты X и Y
Полярные координаты относительно
FPOL
Примеры NC-кадров
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Направление и длина элементов контура
Экранные
клавиши
Известные данные
длина прямых
угол подъёма прямой
Длина хорды LEN фрагмента дуги
окружности
Угол подъема AN касательной на входе
Центральный угол фрагмента дуги
окружности
Внимание, опасность повреждения
инструмента и заготовки!
Угол подъема, который был задан в инкрементах
(IAN), привязывает ЧПУ к направлению,
заданному в последнем кадре перемещения.
Программы, содержащие угол подъема в
инкрементах, и программы, созданные на
iTNC 530 или старых версиях системы ЧПУ, не
совместимы.
Примеры NC-кадров
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 AN-45
29 FCT DR- R15 LEN 15
