Программирование: основы, управление файлами
3.2
Открытие и ввод программ
3
110
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
Пример: индикация BLK FORM ROTATION в NC-программе
0 BEGIN PGM NEU MM
Начало программы, имя, единицы измерения
1 BLK FORM ROTATION Z DIM_R LBL1
Ось шпинделя, принцип интерпретации, номер
подпрограммы
2 M30
Завершение главной программы
3 LBL 1
Начало подпрограммы
4 L X+0 Z+1
Начало контура
5 L X+50
Программирование в положительном направлении
главной оси
6 L Z-20
7 L X+70
8 L Z-100
9 L X+0
10 L Z+1
Конец контура
11 LBL 0
Конец подпрограммы
12 END PGM NEU MM
Конец программы, имя, единица измерения

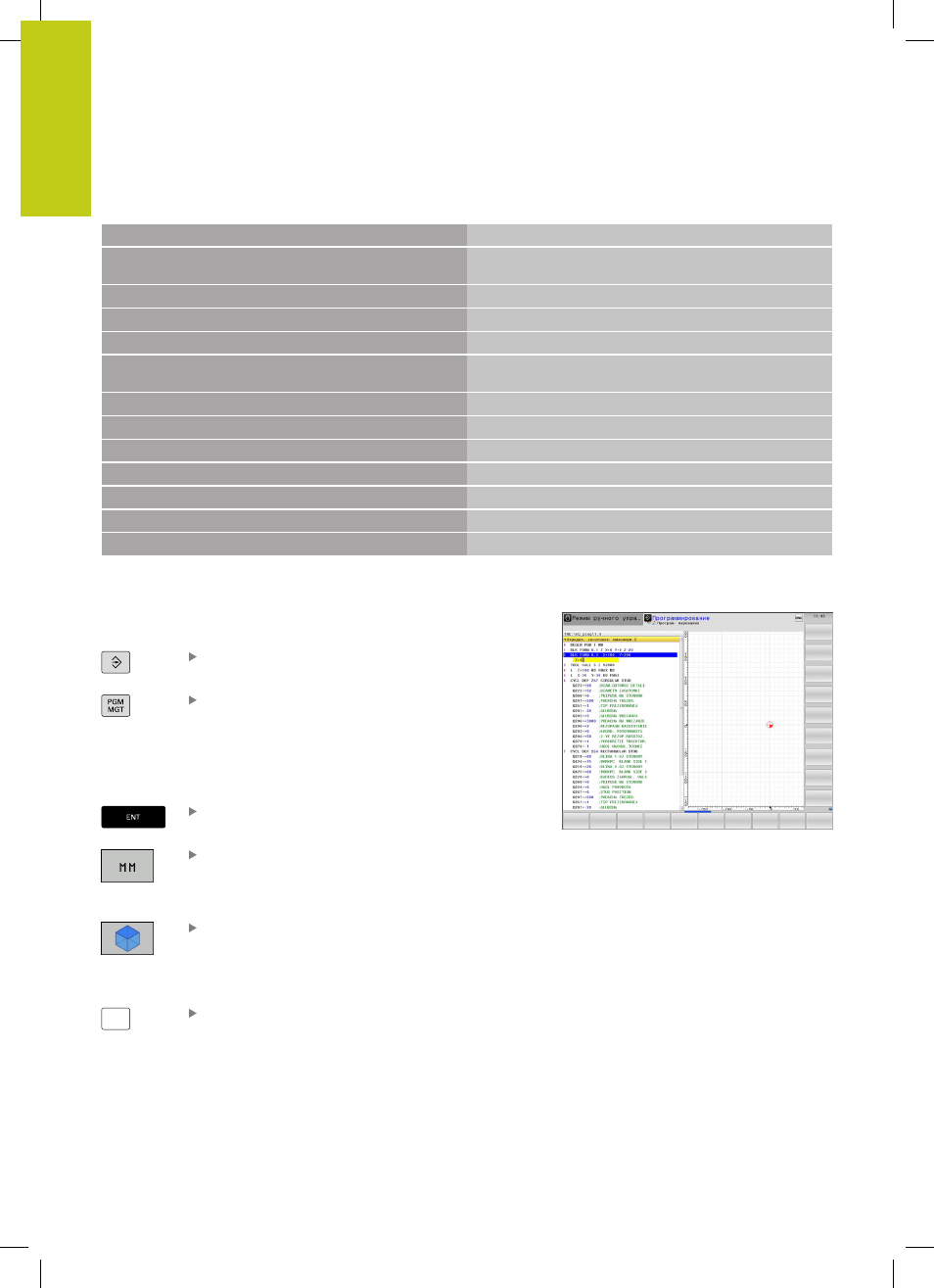

Открытие новой программы обработки
Программа обработки всегда вводится в режиме работы
Программирование
. Пример открытия программы:
Выберите режим работы Программирование
Вызов управления файлами: нажать клавишу
PGM MGT
.
Выберите директорию, в которой должна храниться новая
программа:
ИМЯ ФАЙЛА = СОЗДАТЬ.H
Введите новое имя программы, подтвердите
его кнопкой ENT
Выбор единиц измерения: нажмите Softkey
ММ
или ДЮЙМЫ Система ЧПУ перейдет в
окно программы и откроет диалоговое окно
определения BLK-FORM (заготовка)
Выбор прямоугольной заготовки: нажмите
клавишу Softkey для прямоугольной формы
заготовки
ПЛОСКОСТЬ ОБРАБОТКИ НА ГРАФИКЕ: XY
Z
указать ось шпинделя, например, Z
