Функция PLANE: наклон плоскости обработки (номер опции #8) 12.2
12
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
475
Пример для станка с круглым столом C и поворотным
столом A. Запрограммированная функция: PLANE SPATIAL
SPA+0 SPB+45 SPC+0
Конечный
выключатель
Начальная позиция SEQ Результат
перемещения осей
Отсутствуют A+0, C+0 не прогр. A+45, C+90
Отсутствует A+0, C+0 + A+45, C+90
Отсутствует A+0, C+0 – A–45, C–90
Отсутствует A+0, C-105 не прогр. A–45, C–90
Отсутствует A+0, C-105 + A+45, C+90
Отсутствует A+0, C-105 – A–45, C–90
–90 < A < +10 A+0, C+0 не прогр. A–45, C–90
–90 < A < +10 A+0, C+0 + Сообщение об ошибке
Отсутствует A+0, C-135 + A+45, C+90

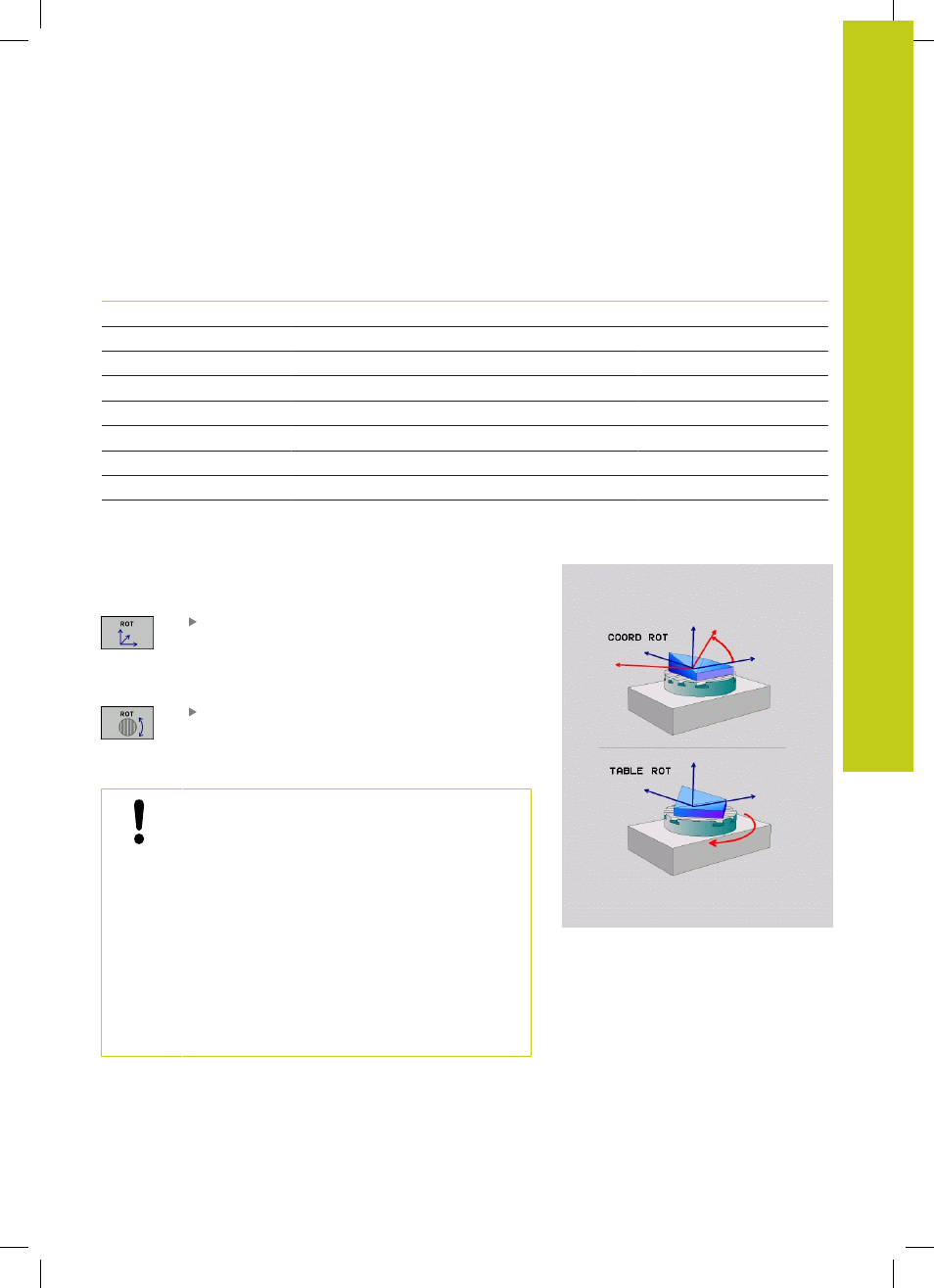

Выбор типа преобразования (ввод в качестве опции)
Для углов наклона, поворачивающих систему координат только
вокруг оси инструментов, существует функция, позволяющая
опредедить вид трансформации:
COORD ROT задает поворот только системы
координат на определенный угол поворота
при помощи PLANE-функции. Компенсация
поворота осуществляется математически,
круговая ось не движется
TABLE ROT
задает позиционирование круглого
стола на определенный угол поворота при
помощи PLANE-функции. Компенсация
осуществляется путем вращения заготовки
При использовании функции PLANE AXIAL
функции COORD ROT и TABLE ROT не имеют
каких-либо функций.
COORD ROT
Функция Coord Rot активна только
тогда, когда наклон происходит исключительно
вокруг оси инструмента, например, SPC
+45 для оси инструмента Z. Как только для
выполнения требуется подключение второй оси,
автоматически активируется TABLE ROT.
Если функция TABLE ROT используется в
сочетании с разворотом плоскости обработки
и углом поворота 0, ЧПУ поворачивает стол на
угол, определенный для разворота плоскости
обработки.
