Программирование: Многоосевая обработка
12.2 Функция PLANE: наклон плоскости обработки (номер опции #8)
12
468
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
Определение плоскости обработки
через отдельный, инкрементальный
пространственный угол: PLANE RELATIVE
Применение
Инкрементальный пространственный угол используется в том
случае, если уже активная наклонная плоскость обработки
должна быть наклонена с помощью
следующего поворота
.
Пример: изготовление фаски 45° на наклоненной плоскости.
Обратите внимание перед
программированием
Определенный угол всегда действует
относительно активной плоскости обработки,
независимо от того, с помощью какой функции
была активирована эта плоскость.
Можно поочередно программировать
произвольное количество функций PLANE
RELATIVE
.
Если необходимо вернуться на плоскость
обработки, которая была активна до запуска
функции PLANE RELATIVE, следует определить
PLANE RELATIVE
при помощи того же угла, но с
противоположным знаком перед его числовым
значением.
Если PLANE RELATIVE используется на
ненаклонной плоскости обработки, то
ненаклоненную плоскость следует просто
повернуть на определенный в функции PLANE
пространственный угол.
Описание параметров для процедуры работы
при позиционировании: смотри "Определение
процедуры работы PLANE-функции при
Параметры ввода
Инкрементальный угол?
: пространственный
угол, под которым в дальнейшем должна быть
наклонена активная плоскость обработки

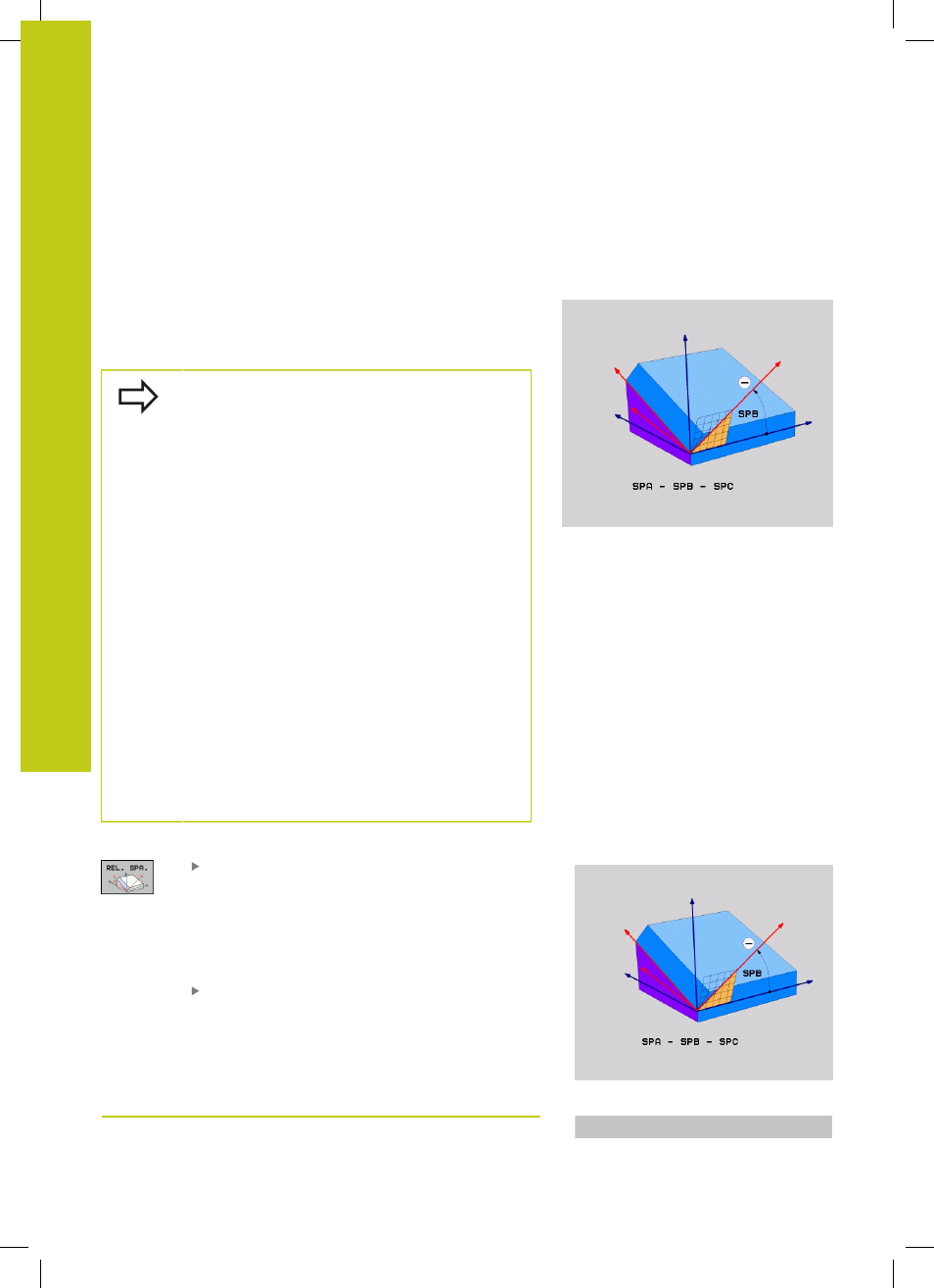

(см. рис. справа вверху). С помощью Softkey
выберите ось, относительно которой будет
наклонена плоскость. Диапазон ввода: от
-359.9999° до +359.9999°
Продолжите работу, перейдя к свойствам
позиционирования, смотри "Определение
процедуры работы PLANE-функции при
Используемые сокращения
Сокращение
Значение
RELATIV
англ.
relative
= относительно
NC-кадр
5 PLANE RELATIV SPB-45 .....
