Программирование: основы, управление файлами
3.2
Открытие и ввод программ
3
112
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
Программирование движения инструмента в
диалоге открытым текстом

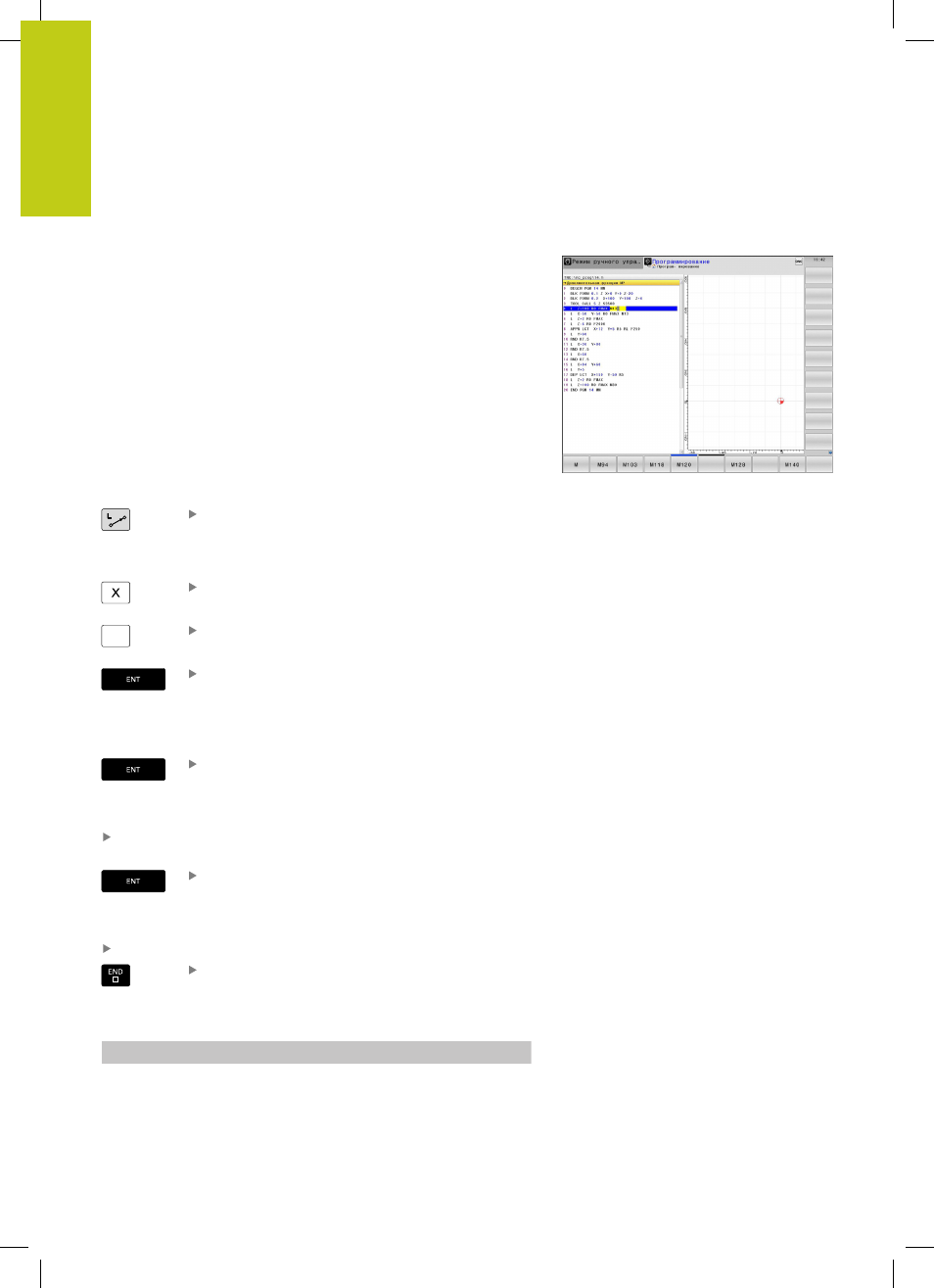

Чтобы запрограммировать кадр, следует начать с нажатия
диалоговой кнопки. В верхней строке дисплея система ЧПУ
запрашивает все необходимые данные.
Пример записи позиционирования
Введите Открыть кадр
КООРДИНАТЫ?
10
(Введите целевую координату для оси X)
Y
20
(Введите целевую координату для оси Y)
Нажатием кнопки ENT перейдите к следующему
вопросу
ПОПРАВКА НА РАДИУС: КОР.ВЛЕВО(RL)/КОР.ВПРАВО(RR)/БЕЗ
КОРР.:?
Введите "Без коррекции радиуса", кнопкой
ENT
перейдите к следующему вопросу
ПОДАЧА F=? / F MAX = ENT
Введите 100 (подача для этого движения по траектории
100 мм/мин)
Нажатием кнопки ENT перейдите к следующему
вопросу
ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ М?
Введите 3 (дополнительная функция M3 "ВКЛ шпинделя").
При нажатии кнопки END ЧПУ завершит работу
в этом диалоге.
В окне программы отобразится строка:
3 L X+10 Y+5 R0 F100 M3
