Вход в контур и выход из контура 6.3
6
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
223

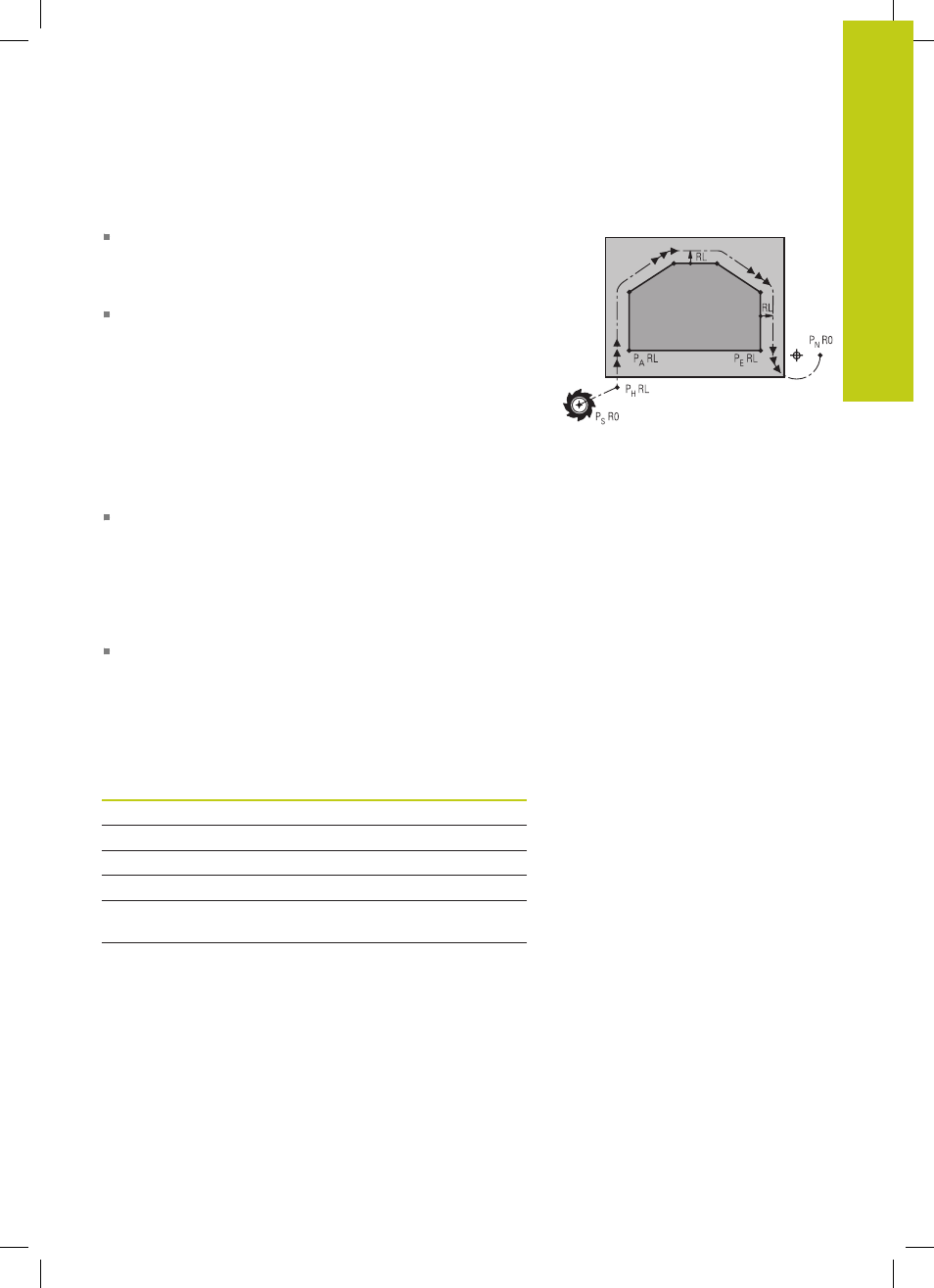

Важные позиции при входе и выходе
Начальная точка P
S
Эта точка программируется непосредственно перед APPR-
кадром. P
S
лежит вне контура, и подвод к ней выполняется
без поправки на радиус (R0).
Вспомогательная точка P
H
Подвод и отвод для некоторых форм траектории
выполняется через вспомогательную точку P
H
, координаты
которой система ЧПУ рассчитывает, исходя из данных
APPR- и DEP-кадров. Система ЧПУ перемещает от
текущей позиции к вспомогательной точке P
H
, заданной в
последней подаче. Если точка была запрограммирована
в последнем кадре позиционирования перед функцией
подвода FMAX(позиционирование на ускоренном ходу),
то ЧПУ выполняет подвод к вспомогательной точке P
H
на
ускоренном ходу.
Первая точка контура P
A
и последняя точка контура P
E
Первая точка контура P
A
программируется в APPR-кадре,
последняя точка контура P
E
– при помощи любой функции
траектории. Если APPR-кадр содержит также Z-координату,
система ЧПУ перемещает инструмент сначала в плоскости
обработки в точку P
H
, а затем на заданную глубину по его
оси.
Конечная точка P
N
Позиция P
N
лежит вне контура и рассчитывается из данных
DEP-кадра. Если DEP-кадр также содержит Z-координату, то
система ЧПУ перемещает инструмент сначала в плоскости
обработки в точку P
N
, а затем поднимает на заданную
высоту по его оси.
Краткое
обозначение
Значение
APPR англ. APPRoach = подвод
DEP англ. DEParture = отвод
L англ. Line = прямая
C англ. Circle = окружность
T Тангенциальный (плавный переход,
по касательной)
N Нормаль (перпендикуляр)
