Программирование: передача данных из файлов САПР
7.3 DXF-конвертер (номер опции #42)
7
284
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
Для выбора следующих позиций обработки
нажмите значок снятия выделения с выбранных
элементов и выберите следующий контур, как
описано выше

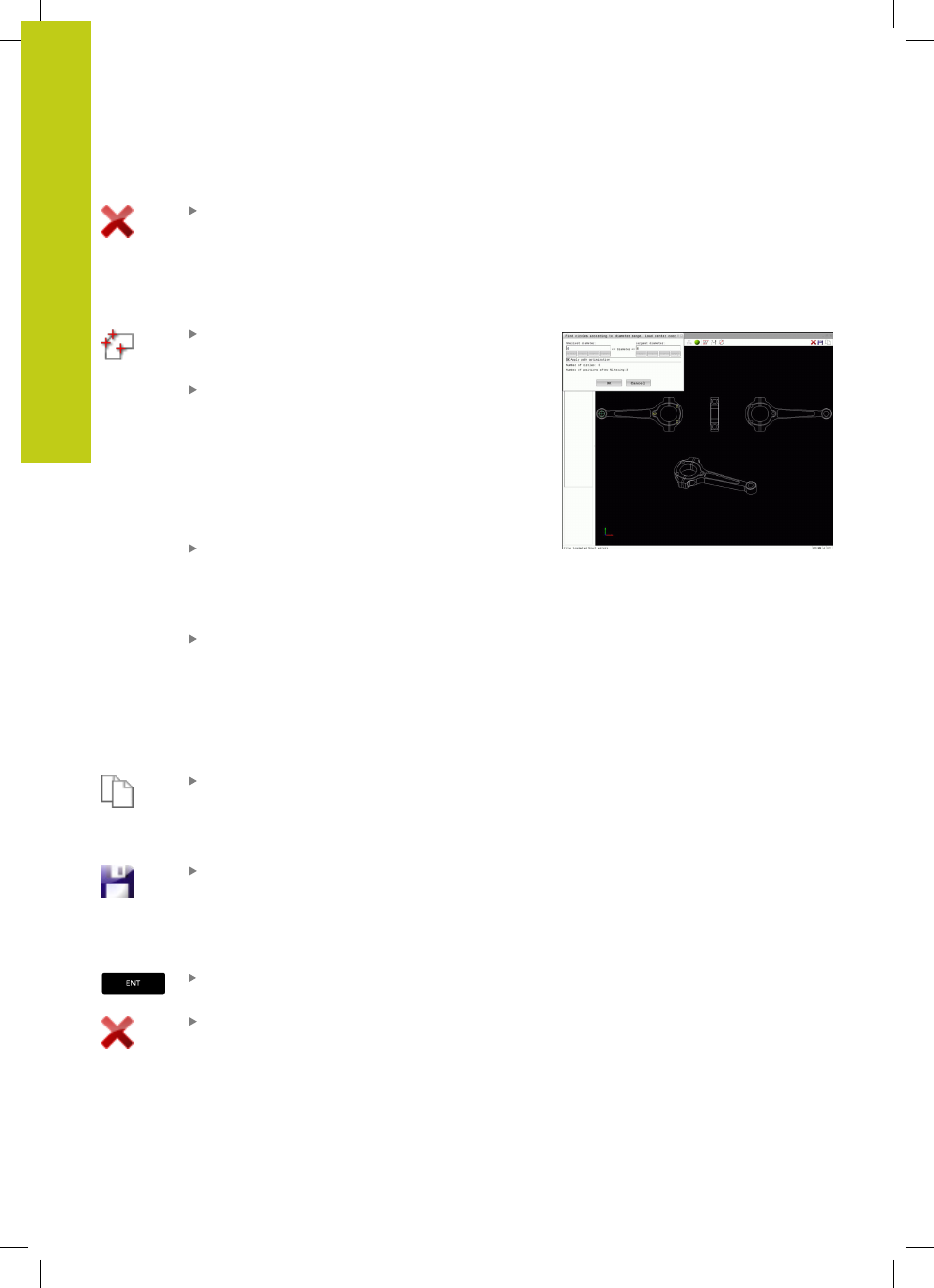

Быстрый выбор позиций сверления в диапазоне действия
мыши
Определение режима выбора позиций
обработки: окно графики активно для выбора
позиции
Выбор позиций обработки: нажать клавишу
смены регистра (Shift), затем, удерживая
нажатой левую кнопку мыши, растянуть
мышью область выделения до нужных
размеров. Система ЧПУ примет как позиции
сверления все полные круги, полностью
находящиеся в выделенной области: система
ЧПУ откроет временное окно, в котором можно
отфильтровать отверстия по размеру
Настройте фильтр(смотри "Настройки
фильтра", Стр. 286) и подтвердите нажатием
кнопки OK: система ЧПУ отобразит все
выбранные позиции в окне просмотра списков
(отображение символа точки)
При необходимости можно отменить выбор
уже отобранных элементов, для чего повторно
щелкнуть по элементу в окне графики,
удерживая при этом нажатой клавишу CTRL .
Или выбрать элемент в окне списков и нажать
клавишу DEL. Чтобы выбрать все элементы,
растяните области выбора еще раз, удерживая
при этом нажатой клавишу CTRL
Сохранение выбранных позиций
обработки в буфер обмена ЧПУ для
последующего добавления в качестве
кадра позиционирования с вызовом цикла в
программу в диалоге открытым текстом, или
Сохранение выбранных позиций обработки
в файле точек: система ЧПУ показывает
всплывающее окно, в котором можно ввести
целевую директорию и любое имя файла.
Базовая настройка: имя DXF-файла. В качестве
альтернативы можно выбрать тип файла:
Подтверждение ввода: система ЧПУ сохраняет
программу контура в выбранную директорию
Для выбора следующих позиций обработки
нажмите значок снятия выделения с выбранных
элементов и выберите следующий контур, как
описано выше
