Страница 208: Коррекция инструмента
Программирование: инструменты
5.3
Коррекция инструмента
5
208
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
5.3
Коррекция инструмента
Введение
Система ЧПУ изменяет траекторию инструмента на величину
поправки, на длину инструмента по оси шпинделя и на
значение радиуса инструмента на плоскости обработки.
Если программа обработки составляется непосредственно в
системе ЧПУ, то поправка на радиус инструмента действует
только в плоскости обработки.
Система ЧПУ учитывает при этом до пяти осей, включая оси
вращения.

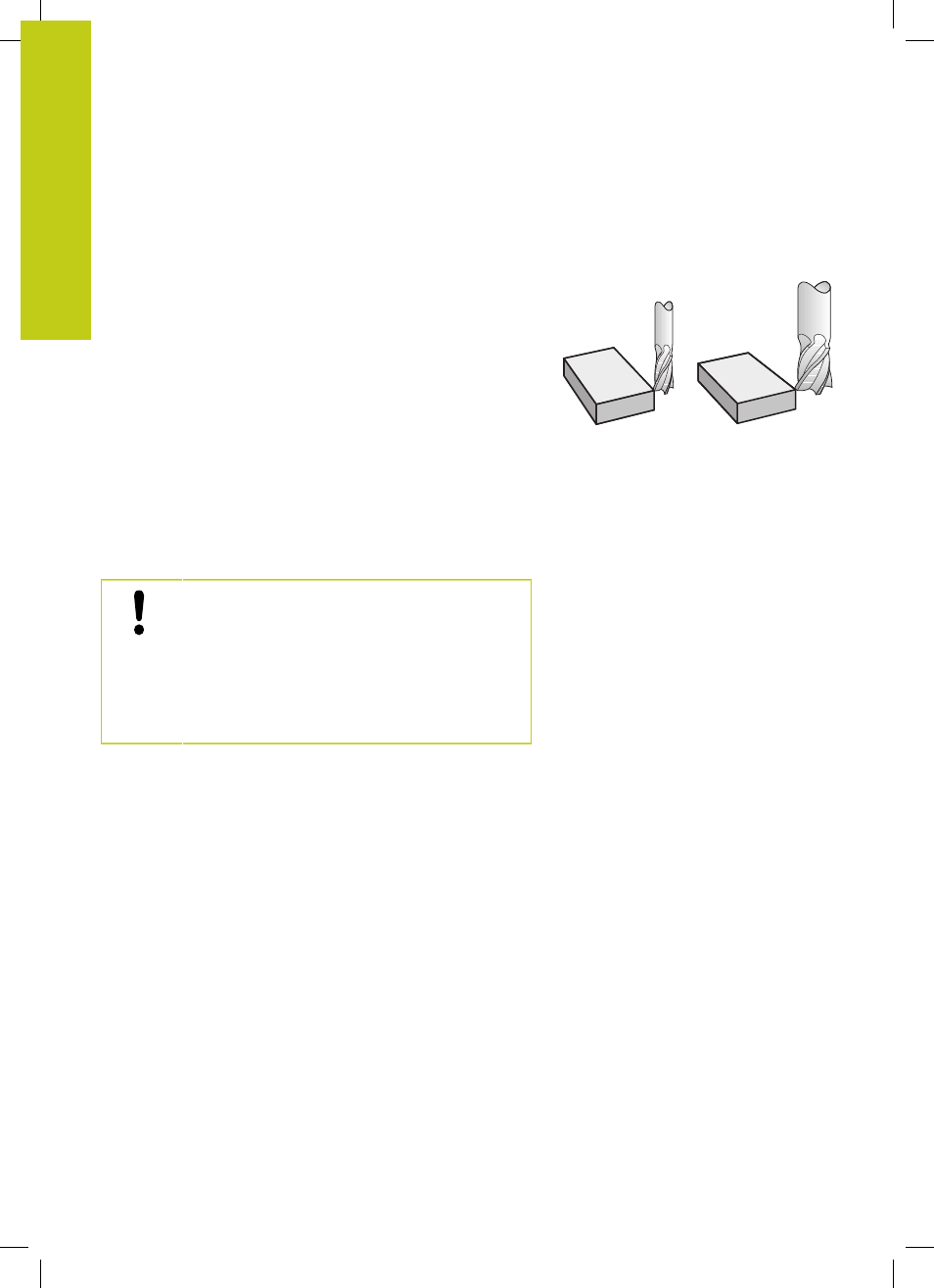

Коррекция длины инструмента
Коррекция длины инструмента начинает действовать сразу
после вызова инструмента. Она отменяется, как только
вызывается инструмент длиной L=0 (например, TOOL CALL 0).
Внимание опасность столкновения!
При отмене поправки на длину с положительным
значением с помощью TOOL CALL 0 расстояние
между инструментом и заготовкой сократится.
После вызова инструмента с помощью TOOL
CALL
запрограммированный путь инструмента по
оси шпинделя изменяется на величину разности
длины между старым и новым инструментом.
При коррекции длины учитываются как дельта-значения
из TOOL CALL-кадра, так и дельта-значения из таблицы
инструментов.
Значение коррекции = L + DL
TOOL CALL
+ DL
TAB
mit
L
:
Длина инструмента L из TOOL DEF-кадра или
таблицы инструмента
DL
TOOL CALL
: Припуск DL на длину из кадра TOOL CALL
DL
TAB
:
Припуск DL на длину из таблицы инструментов
