Коррекция на радиус режущей кромки SRK

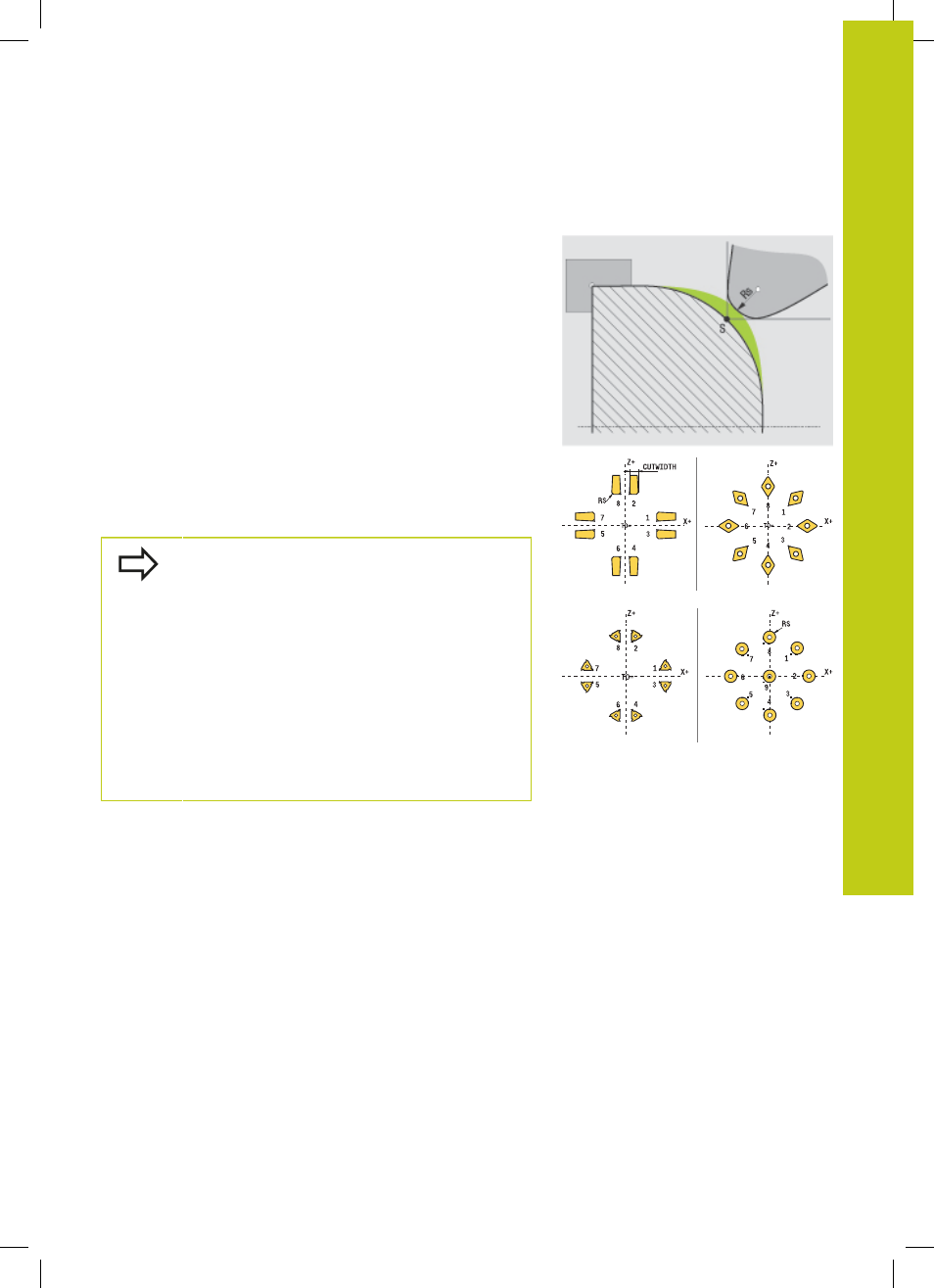

Токарный инструмент имеет при вершине определенный
радиус (RS). Из-за этого возникают искажения контура при
обработке конусов, фасок и радиусов, т.к. путь перемещения
программируется только относительно теоретического
кончика режущей кромки S (см. рисунок справа вверху). SRK
предотвращает появляющиеся из-за этого погрешности.
В циклах точения система ЧПУ автоматически выполняет
коррекцию радиуса режущей кромки. В отдельных кадрах
перемещения и внутри программируемых контуров активация
коррекции радиуса режущей кромки выполняется при помощи
RL
или RR.
В циклах точения система ЧПУ проверяет геометрию режущей
кромки на основе угла при вершине P-ANGLE и установочного
угла T-ANGLE. Элементы контура в цикле система ЧПУ
обрабатывает только настолько, насколько это возможно с
соответствующим инструментом. ЧПУ выдает сообщение, если
материал удаляется не полностью.
При нейтральной длине режущей кромки
(TO=2;4;6;8) направление коррекции на радиус
неоднозначно. В этих случаях SRK возможно
только в пределах циклов.
Система ЧПУ может выполнить коррекцию на
радиус инструмента также во время обработки
с установленным положением осей. Действует
следующее ограничение: если обработка с
установленным положением осей активирована с
помощью M128, то поправка на радиус режущей
кромки без цикла, т. е. в кадрах перемещения
с RL/RR, невозможна. Если запуск обработки
выполнен с помощью M144 , это ограничение не
действует.
