Программные функции точение (номер опции #50) 14.5
14
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
525
Программирование прорезки
Прорезкой являются углубления на круглых деталях, которые
чаще всего служат для размещения на них стопорных колец
или уплотнений, или используются в качестве смазочных
канавок. Вы можете программировать прорезку по периметру
или на торце обтачиваемой детали. Для этого в вашем
распоряжении находятся два различных элемента контура:
GRV RADIAL : прорезка по периметру обтачиваемой детали
GRV AXIAL : прорезка на торце обтачиваемой детали

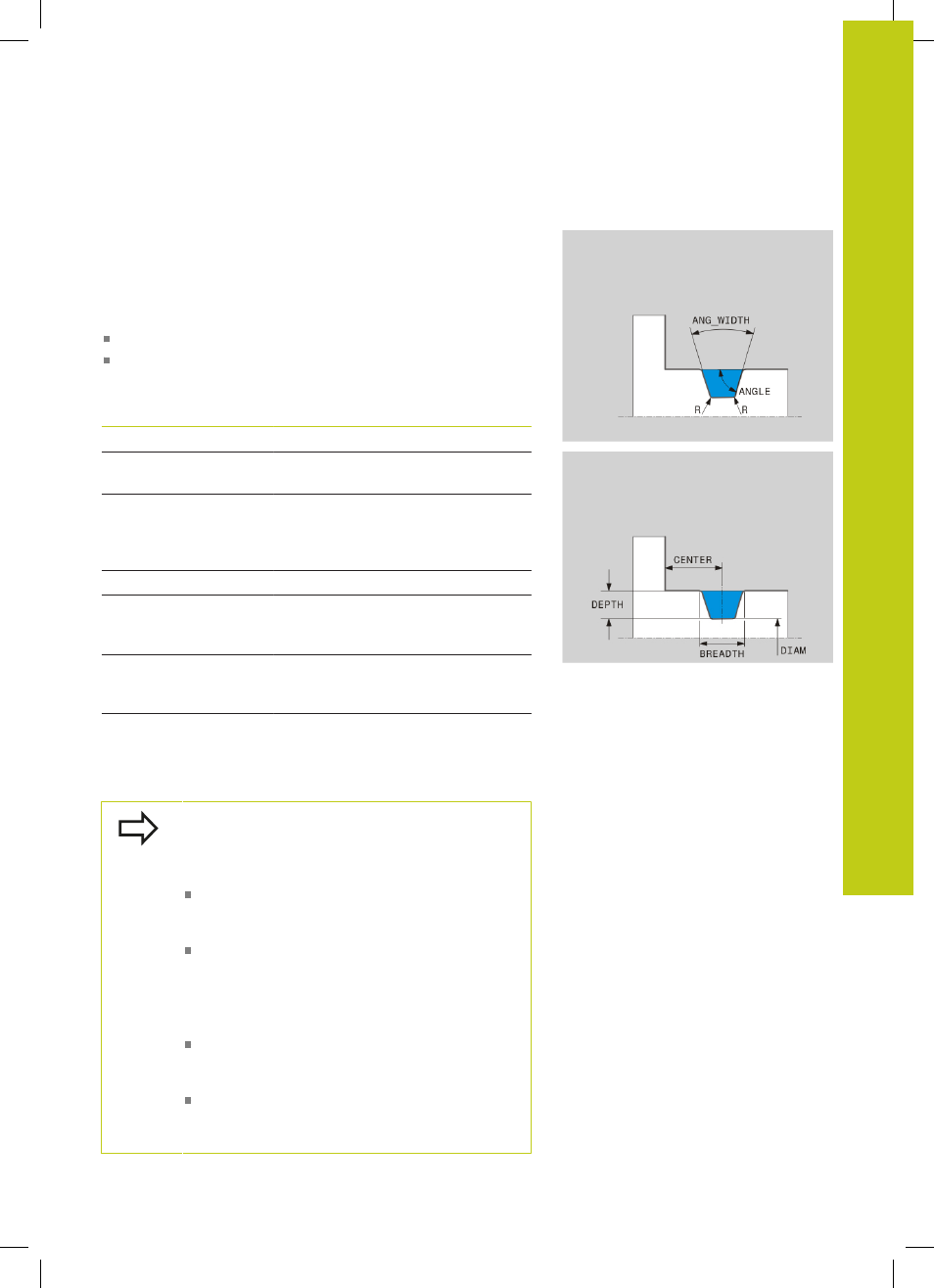

Вводимые данные для прорезки GRV
Элемент ввода Применение Ввод
CENTER Центр прорезки Обязательно
R Радиус угла обоих
внутренних углов
Опционально
DEPTH / DIAM Глубина прорезки
(учитывайте знак
числа!) / диаметр
(основания прорези)
Обязательно
BREADTH Ширина прорези Обязательно
ANGLE / ANG_WIDTH Угол уклона / угол
раствора обоих
уклонов
Опционально
RND / CHF Скругление / фаска
углов контура, близких
к точке старта
Опционально
FAR_RND / FAR_CHF Скругление / фаска
углов контура,
удаленных от точки
старта
Опционально
Знак числа глубины прорези задает положение
обработки (внутренняя/наружная обработка).
Знак числа глубины прорези для наружной
обработки:
используйте отрицательный знак числа, если
элемент контура расположен в отрицательном
направлении Z-координаты
используйте положительный знак числа, если
элемент контура расположен в положительном
направлении Z-координаты
Знак числа глубины прорези для внутренней
обработки:
используйте положительный знак числа, если
элемент контура расположен в отрицательном
направлении Z-координаты
используйте отрицательный знак числа, если
элемент контура расположен в положительном
направлении Z-координаты
