Трехмерная коррекция на инструмент (номер опции #9) 12.6

12

TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015

493

Определение нормированного вектора

Нормированный вектор - это математическая величина, равная

1 и имеющая любое направление. При работе с LN-кадрами

системе ЧПУ необходимо до двух нормированных векторов:

один для определения направления нормали к поверхности,

а второй (в качестве опции) - для определения направления

ориентации инструмента. Направление нормали к поверхности

устанавливается компонентами NX, NY и NZ. Она направлена

в случае концевой и радиусной фрезы перпендикулярно

от поверхности заготовки к опорной точке инструмента PT,

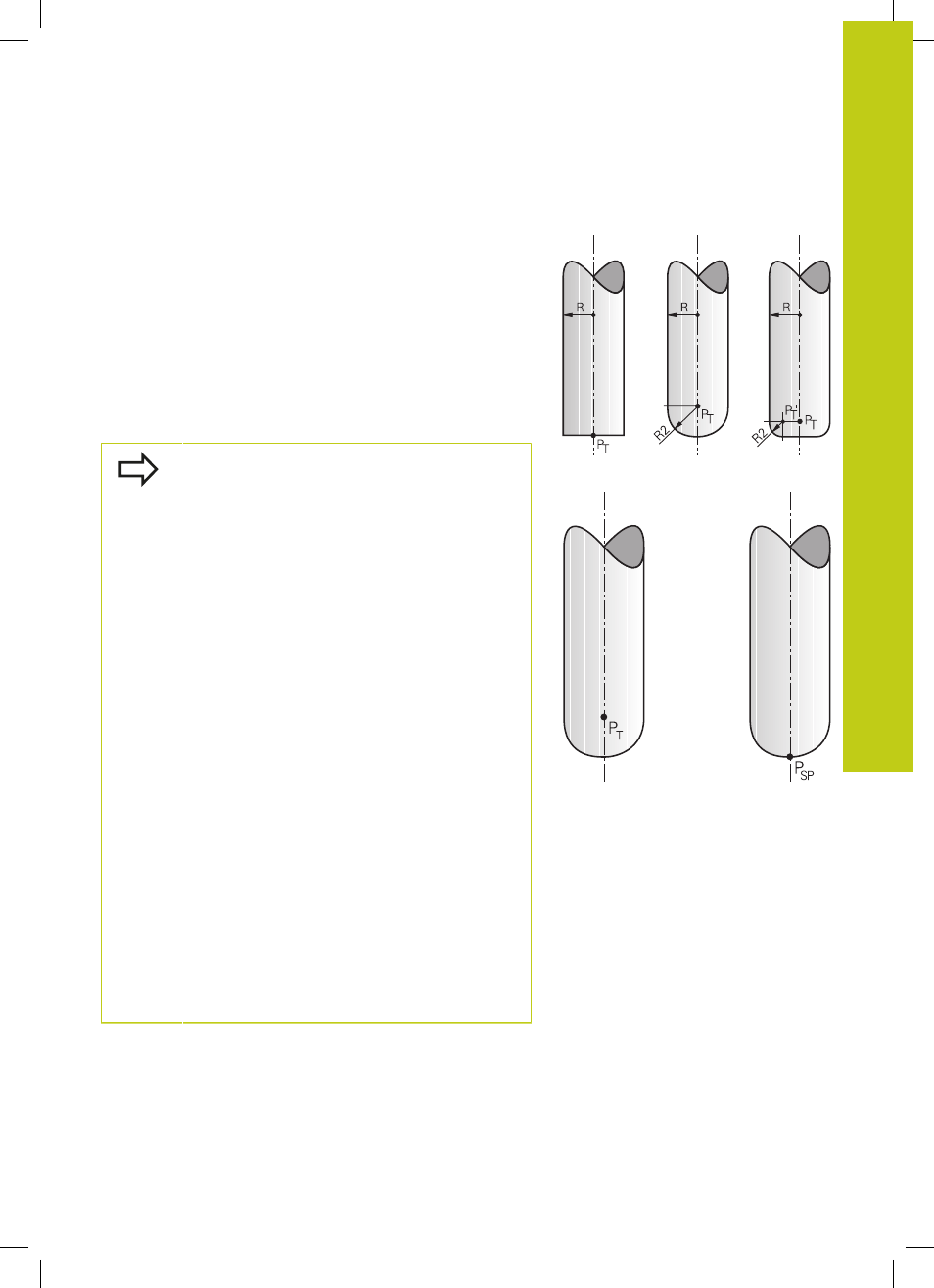

в случае угловой радиусной фрезы через PT‘ или PT (см.

рис.). Направление ориентации инструмента определяется

компонентами TX, TY и TZ

Координаты позиции X, Y, Z и для нормалей к

поверхности NX, NY, NZ, либо TX, TY, TZ должны

иметь такую же последовательность в NC-кадре.
Всегда вводите в LN-кадре все координаты и все

нормали к поверхности, даже если их значения не

изменились по сравнению с предыдущим кадром.
TX, TY и TZ всегда должны определяться

числовыми значениями. Использование Q-

параметров не допускается.
Для избежания погрешностей подачи во

время обработки векторы нормали всегда

рассчитываются с максимальной точностью

и выводятся соответственно с большим

количеством мест после запятой.
3D-коррекция с использованием нормалей к

поверхности действует для координат на главных

осях X, Y, Z.
Если заменяется инструмент с верхним пределом

допуска (положительное дельта-значение), ЧПУ

выдает сообщение об ошибке. Сообщение об

ошибке можно подавить с помощью M-функции

M107

(смотри "Определение нормированного

вектора", Стр. 493).
ЧПУ не предупреждает сообщением об ошибке,

если завышение размера инструмента может

привести к повреждению контура
С помощью машинного параметра toolRefPoint

можно установить, выполнила ли CAM-система

коррекцию длины инструмента через центр

наконечника PT или южный полюс наконечника

PSP (см. рис.).
