Программирование: передача данных из файлов САПР
7.3
DXF-конвертер (номер опции #42)
7
286
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015

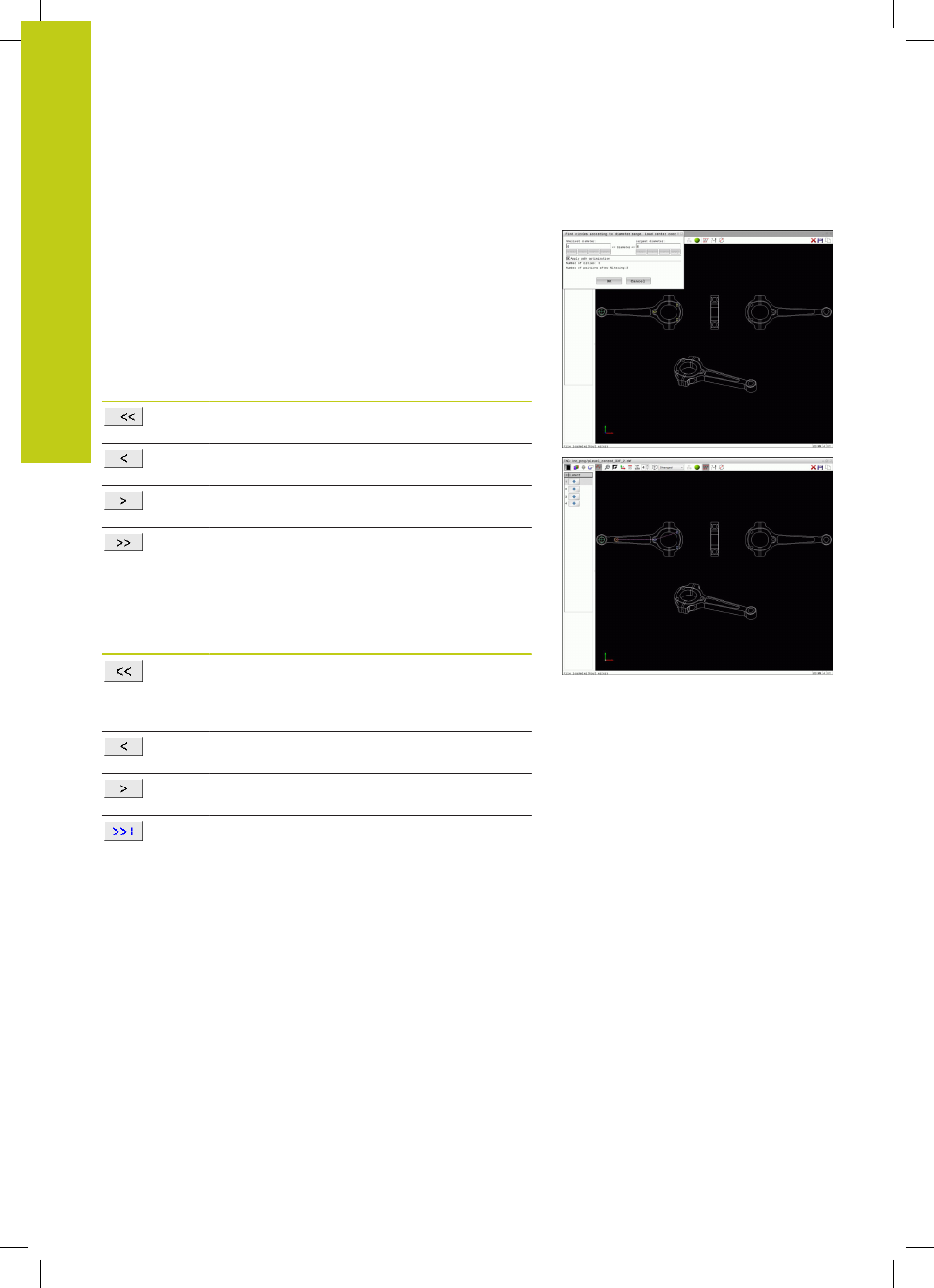

Настройки фильтра
После маркировки позиций отверстий с помощью быстрого
выбора система ЧПУ отображает окно перехода, в котором
слева находится наименьший, а справа - наибольший
найденный диаметр отверстия. Сенсорными кнопками под
индикатором диаметра настроить диаметр отверстий таким
образом, чтобы получить желаемые значения.
Имеются следующие экранные кнопки переключения:
Значок
Настройка фильтра наименьшего
диаметра
Показать наименьший найденный диаметр
(базовая настройка)
Показать следующий меньший найденный
диаметр
Показать следующий больший найденный
диаметр
Показать наибольший найденный диаметр.
Система ЧПУ присваивает фильтру для
наименьшего диаметра значение, заданное
для наибольшего диаметра
Значок
Настройка фильтра наибольшего
диаметра
Показать наименьший найденный диаметр.
Система ЧПУ присваивает фильтру для
наибольшего диаметра значение, заданное
для наименьшего диаметра
Показать следующий меньший найденный
диаметр
Показать следующий больший найденный
диаметр
Показать наибольший найденный диаметр
(базовая настройка)
Траекторию инструмента можно активировать с помощью
значка Индикация траектории инструмента, смотри "Базовые
