Назначение точки привязки без использования трехмерного
измерительного щупа
15.6
15
TNC 640 | Руководство пользователя "Диалог открытым текстом HEIDENHAIN" | 5/2015
565
15.6 Назначение точки привязки без
использования трехмерного
измерительного щупа
Указание
Установка точки привязки с помощью 3D-щупа:
смотри "Установка точек привязки при помощи
трехмерного щупа ", Стр. 588.
При назначении координат точки привязки задается
отображение системой ЧПУ координат известной позиции
заготовки.
Подготовка
Выполните зажим и выверку заготовки
Поменяйте инструмент на нулевой инструмент с известным
радиусом
Убедитесь в том, что ЧПУ отображает фактические позиции

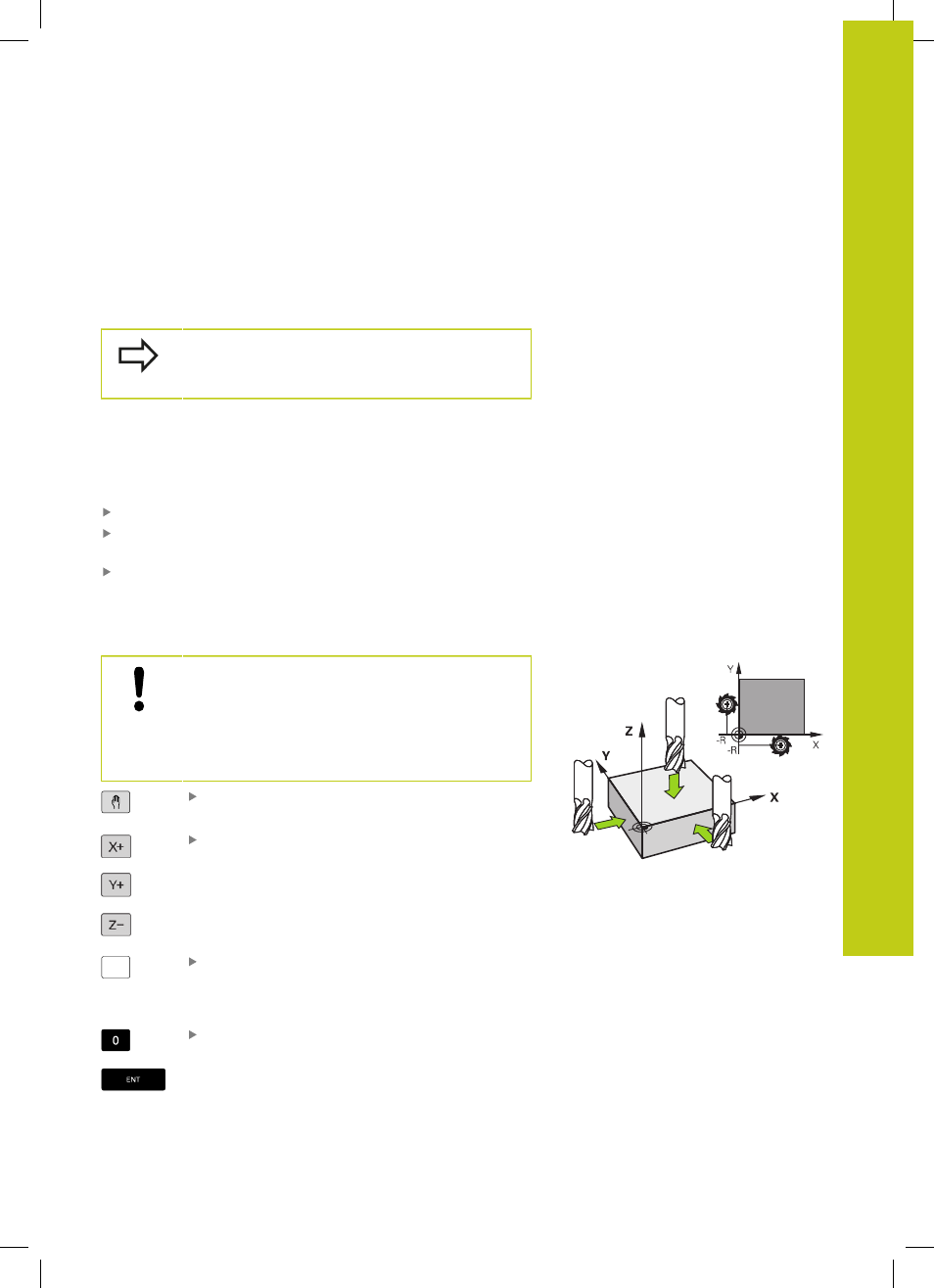

Установка точек привязки при помощи концевой
фрезы
Меры предосторожности
Если на поверхности заготовки не должен
остаться след касания, на заготовку укладывается
лист металла известной толщины d. Тогда для
точки привязки вводится значение, увеличенное
на величину d.
Выберите режим работы Ручное управление
Осторожно перемещайте инструмент до тех
пор, пока он не коснется заготовки (след
касания)
Z
Выберите ось
НАЗНАЧЕНИЕ КООРДИНАТ ТОЧКИ ПРИВЯЗКИ Z=
Нулевой инструмент, ось шпинделя: установите
индикацию на известную позицию заготовки
(например, 0) или введите толщину d листа.
На плоскости обработки: учитывайте радиус
инструмента
Точки привязки остальных осей назначаются таким же образом.
Если в оси врезания используется предварительно
настроенный инструмент, следует установить индикацию оси
врезания на длину L инструмента или на сумму Z=L+d.
