Циклы обработки: сверление
3.1
1
Примеры
программ

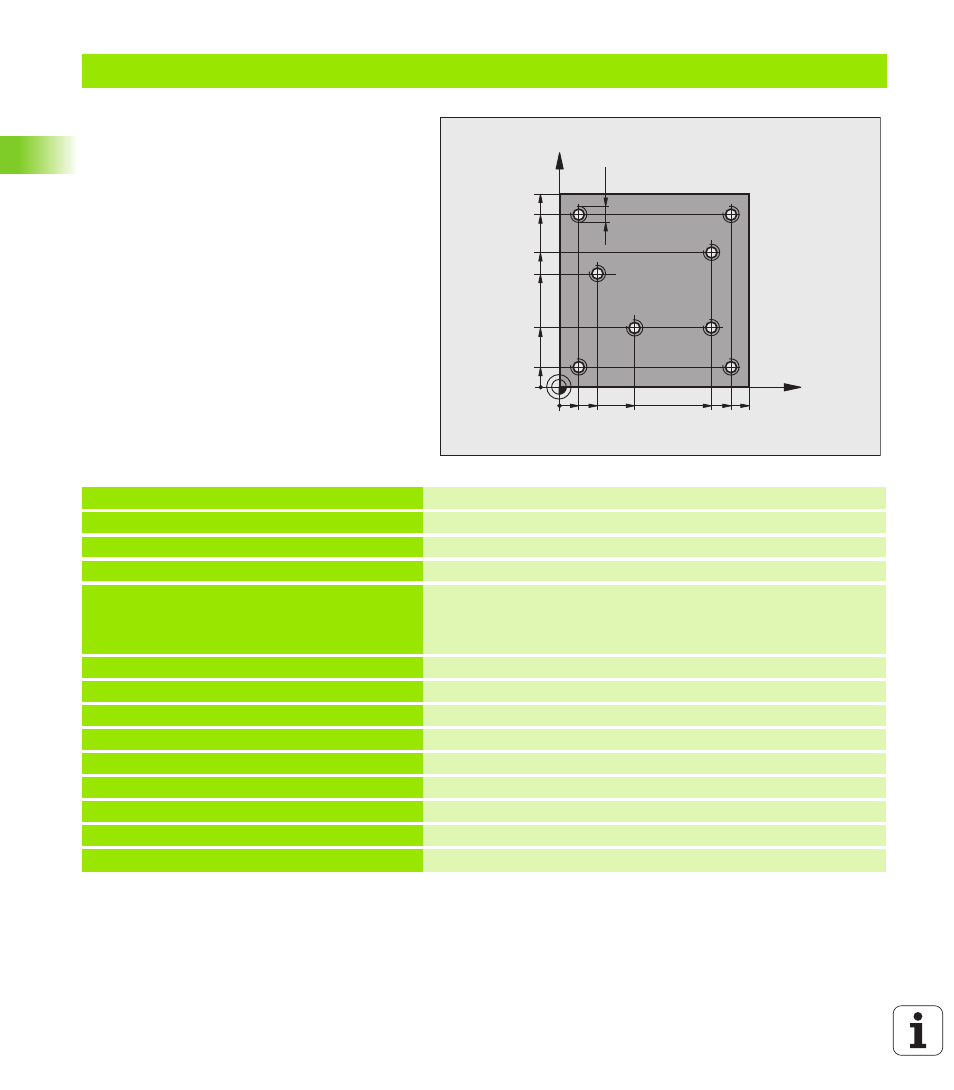

Пример: использование циклов сверления с PATTERN DEF
Координаты сверления сохраняются в
определении заготовки PATTERN DEF POS и
вызываются при помощи CYCL CALL PAT.
Радиусы инструментов выбраны так, что все
рабочие шаги видны на тестовой графике.
Выполнение программы
Центровка (радиус инструмента 4)
Сверление (радиус инструмента 2.4)
Нарезание резьбы (радиус инструмента 3)
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000
Вызов инструмента, центр. сверло (радиус 4)
4 L Z+10 R0 F5000
Подвод инструмента на безопасное расстояние
(запрограммируйте значение для F), ЧПУ выполняет
позиционирование на безопасное расстояние после каждого
цикла
5 PATTERN DEF
Определение всех точек сверления группы отверстий
POS1( X+10 Y+10 Z+0 )
POS2( X+40 Y+30 Z+0 )
POS3( X+20 Y+55 Z+0 )
POS4( X+10 Y+90 Z+0 )
POS5( X+90 Y+90 Z+0 )
POS6( X+80 Y+65 Z+0 )
POS7( X+80 Y+30 Z+0 )
POS8( X+90 Y+10 Z+0 )
X
Y
20
10
100
100
10
90
90
80
30
55
40
65
M6
