HEIDENHAIN TNC 320
115
4.8
СВЕР
ЛЕНИЕ
И
РЕЗЬБОФРЕЗЕР
ОВ
АНИЕ
(
цик
л
264, DIN/ISO: G264)

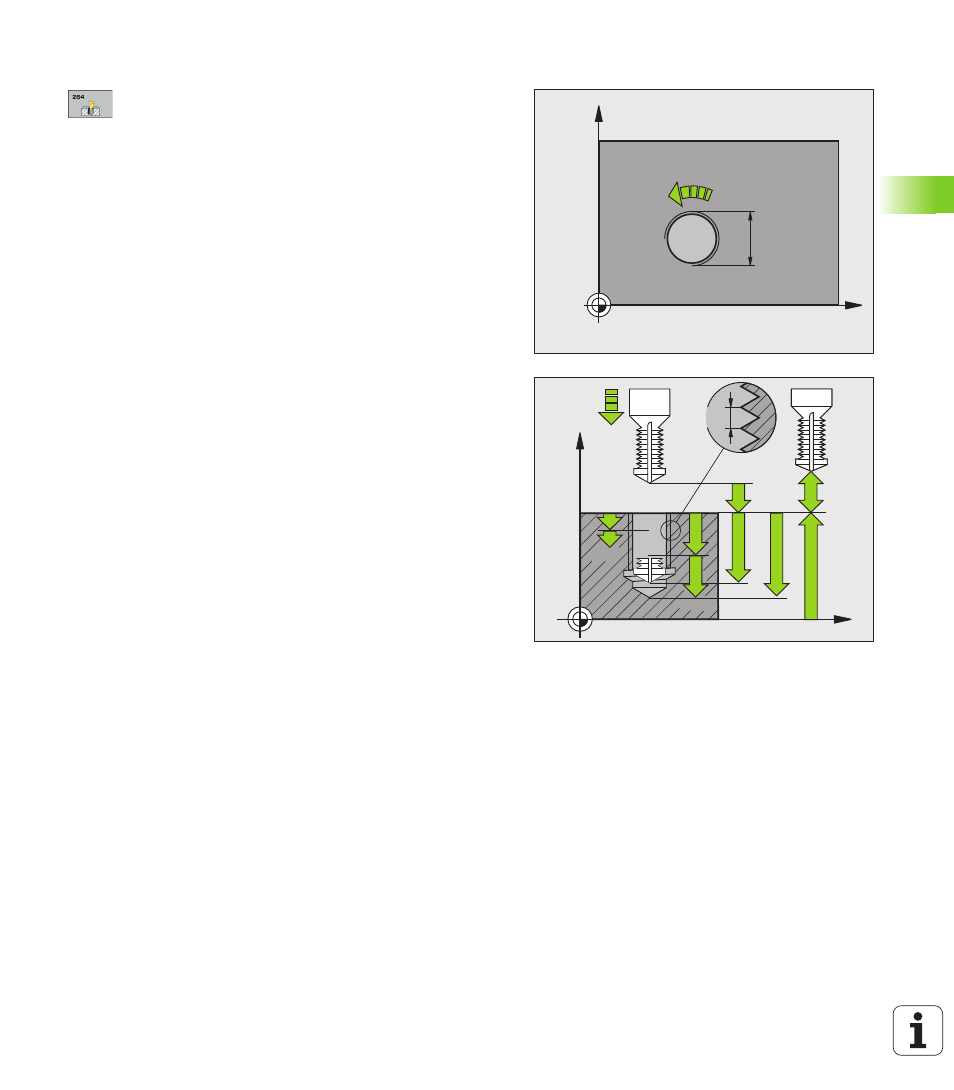

Параметры цикла
U
Заданный диаметр Q335: диаметр резьбы.
Диапазон ввода от 0 до 99999,9999
U
Шаг резьбы Q239: шаг резьбы. Правое или левое
направление резьбы определяется знаками +/-:
+ = правая резьба
– = левая резьба
Диапазон ввода -99,9999 до 99,9999
U
Глубина резьбы Q201 (в инкрементах): расстояние
между поверхностью заготовки и дном резьбы.
Диапазон ввода от -99999,9999 до 99999,9999
U
Глубина сверления Q356: (в инкрементах):
расстояние между поверхностью заготовки и дном
отверстия. Диапазон ввода от -99999,9999 до
99999,9999
U
Подача предварительного позиционирования Q253:
скорость перемещения инструмента при врезании
в заготовку или при выходе из заготовки в мм/мин.
Диапазон ввода от 0 до 99999,999 или через
FMAX, FAUTO
U
Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = попутное фрезерование
–1 = встречное фрезерование
U
Глубина врезания Q202 (в инкрементах): величина,
на которую каждый раз врезается инструмент.
Параметр "Глубина" не обязательно должен быть
кратен параметру "Глубина врезания". Диапазон
ввода от 0 до 99999,9999. Система ЧПУ
производит перемещение на глубину за один
рабочий ход, если:
параметры "Глубина врезания" и "Глубина"
равны
значение параметра "Глубина врезания"
больше значения параметра "Глубина"
U
Расстояние опережения сверху Q258 (в
инкрементах): безопасное расстояние для
позиционирования на ускоренном ходу, когда
система ЧПУ возвращает инструмент на текущую
глубину врезания после вывода из отверстия.
Диапазон ввода от 0 до 99999,9999
U
Глубина сверления до ломки стружки Q257 (в
инкрементах): подача на глубину, после которой
ЧПУ выполняет ломку стружки. Если введен 0,
ломка стружки не производится. Диапазон ввода
от 0 до 99999,9999
U
Отвод при ломке стружки Q256 (в инкрементах):
значение, на которое ЧПУ отводит инструмент при
ломке стружки. Диапазон ввода от 0,1000 до
99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
