HEIDENHAIN TNC 320
331
15.5
ТО
Ч
К
А
ПРИВ
ЯЗКИ
К
ЦЕНТР
У
ПР
ЯМО
У
ГО
ЛЬНОГ
О
ОС
ТР
ОВ
А
(
цик
л
41
1, DIN/ISO: G41
1)
Учитывайте при программировании!

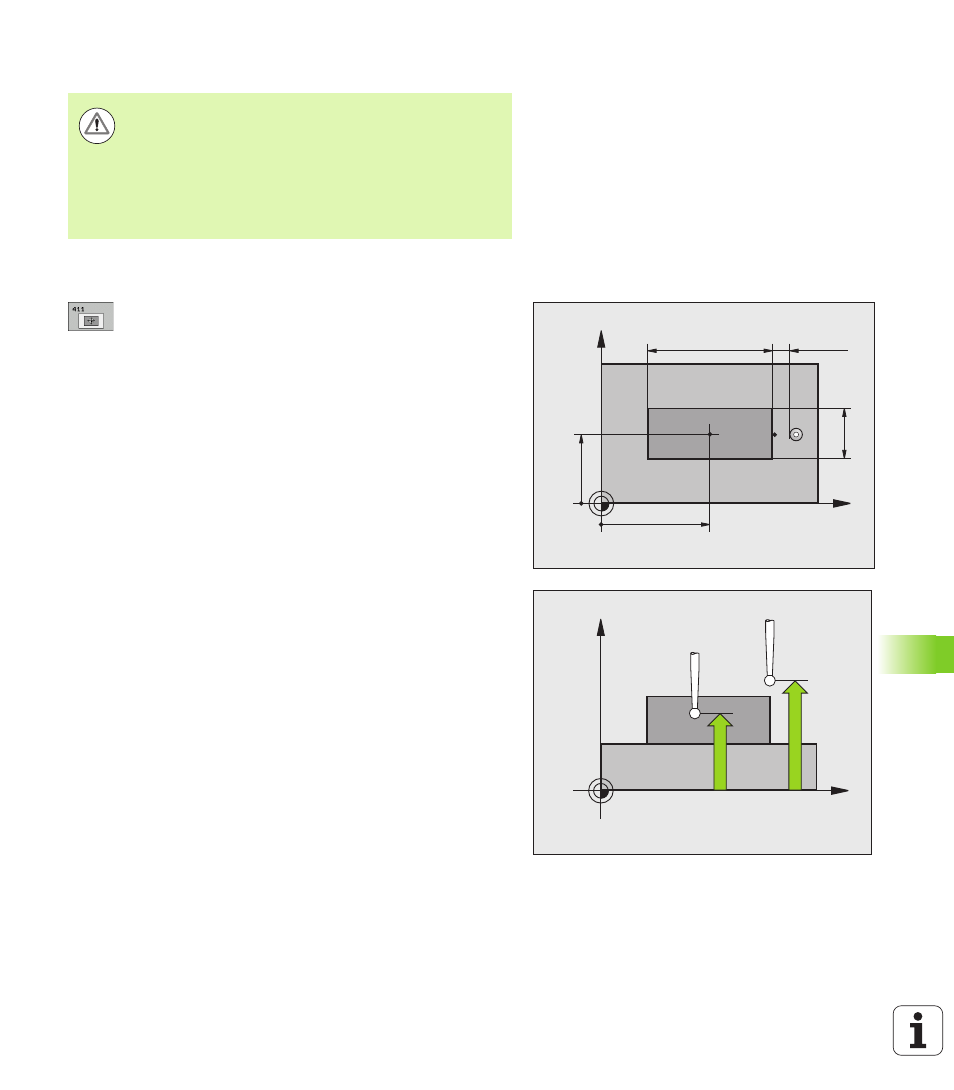

Параметры цикла
U
Центр по 1-ой оси Q321 (абсолютно): центр острова
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q322 (абсолютно): центр острова
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Длина 1-й стороны Q323 (в приращениях): длина
острова параллельно главной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U
Длина 2-й стороны Q324 (в приращениях): длина
острова параллельно вспомогательной оси
плоскости обработки. Диапазон ввода от 0 до
99999,9999
U
Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы (=точки контакта) по
оси измерительного щупа, в которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к SET_UP (таблица
измерительных щупов). Диапазон ввода от 0 до
99999,9999
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, при которой
столкновение между щупом и заготовкой
(зажимным устройством) невозможно. Диапазон
ввода от -99999,9999 до 99999,9999
Осторожно, опасность столкновения!
Во избежание столкновения между щупом и деталью
нужно ввести завышенное значение длины 1-ой и
2-ой стороны острова.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q322
Q321
Q324
Q323
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
