HEIDENHAIN TNC 320

327

15.4

ПРИВ

ЯЗКА

К

ЦЕНТР

У

ПР

ЯМО

У

ГО

ЛЬНОГ

О

КАР

М

АНА

(

цик

л

410,

DIN/ISO:

G410)

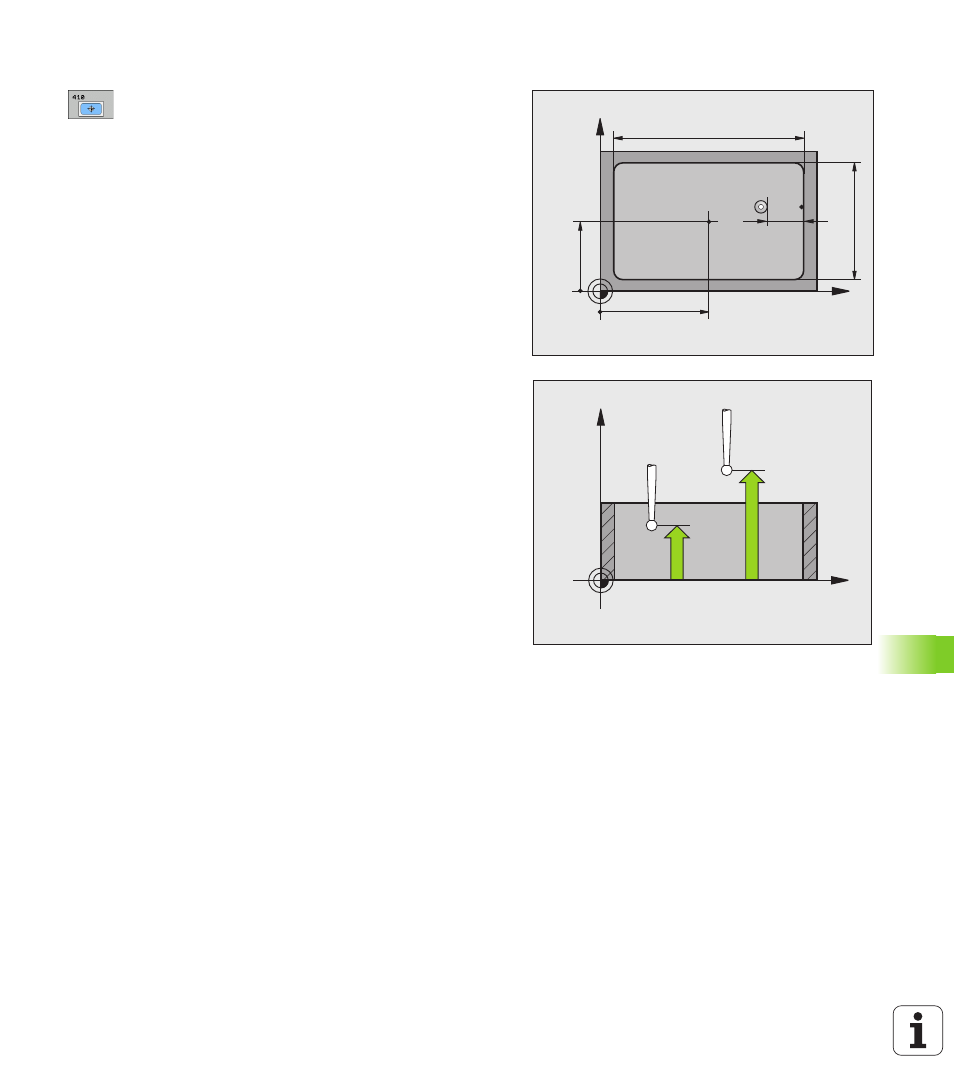

Параметры цикла

U

Центр по 1-ой оси Q321 (абсолютно): центр

кармана по главной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

U

Центр по 2-ой оси Q322 (абсолютно): центр

кармана по вспомогательной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

U

Длина 1-й стороны Q323 (в приращениях): длина

кармана параллельно главной оси плоскости

обработки. Диапазон ввода от 0 до 99999,9999

U

Длина 2-й стороны Q324 (в приращениях): длина

кармана параллельно вспомогательной оси

плоскости обработки. Диапазон ввода от 0 до

99999,9999

U

Высота измерения по оси щупа Q261 (абсолютная):

координата центра сферы (=точки контакта) по

оси измерительного щупа, в которой должно

производиться измерение. Диапазон ввода от

-99999,9999 до 99999,9999

U

Безопасное расстояние Q320 (в приращениях):

дополнительное расстояние между точкой

измерения и сферическим наконечником щупа.

Q320 прибавляется к SET_UP (таблица

измерительных щупов). Диапазон ввода от 0 до

99999,9999

U

Безопасная высота Q260 (абсолютная): координата

по оси измерительного щупа, при которой

столкновение между щупом и заготовкой

(зажимным устройством) невозможно. Диапазон

ввода от -99999,9999 до 99999,9999

X

Y

Q322

Q321

Q324

Q323

SET_UP

(TCHPROBE.TP)

+

Q320

X

Z

Q261

Q260
