294 Циклы измерительных щупов: автоматическое определение разворота детали
14.2
РА
З
В
О
Р
О
Т
ПЛОСКОС
Т
И
ОБР
А
БОТКИ
(
цик
л
400, DIN/ISO: G400)
14.2 РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ (цикл 400,
DIN/ISO: G400)
Ход цикла

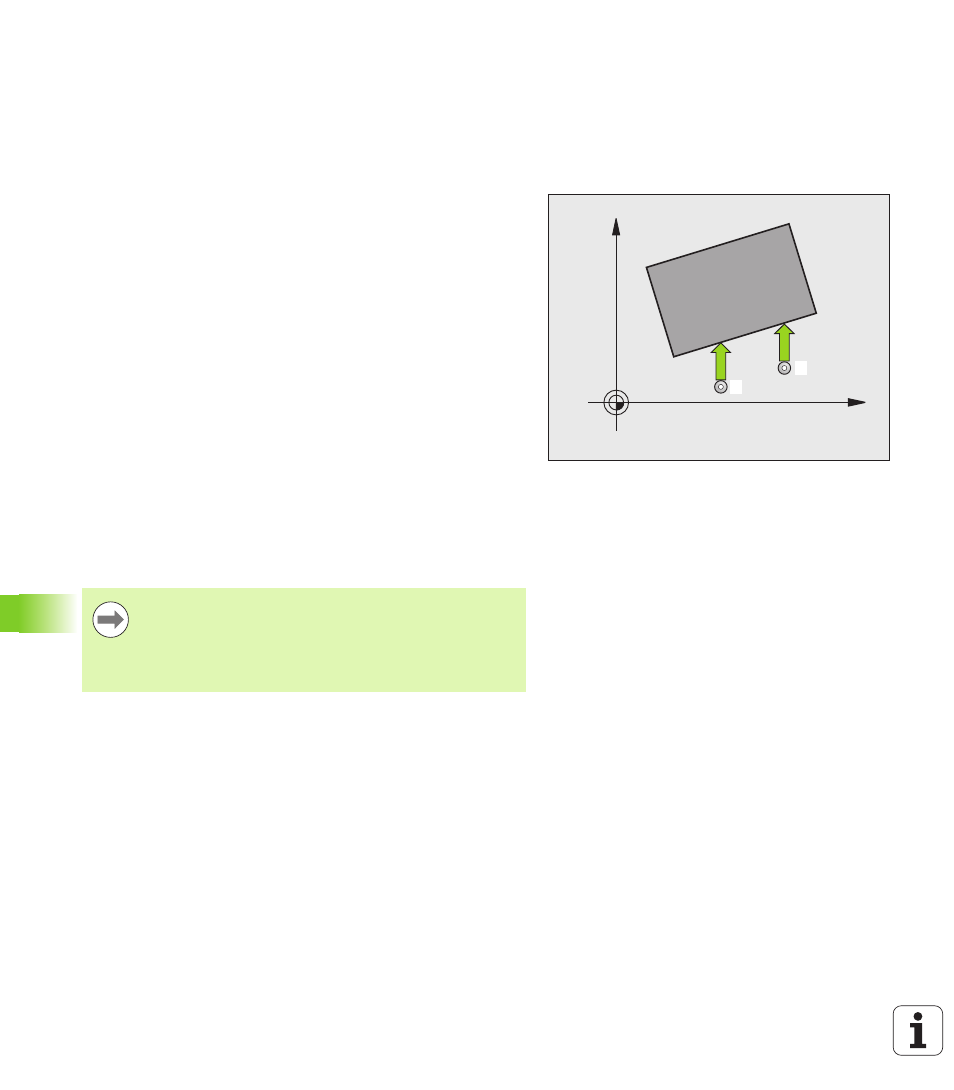

Цикл измерительного щупа 400 определяет наклон детали путем
измерения двух точек, которые должны лежать на одной прямой.
С помощью функции базового разворота ЧПУ компенсирует
измеренное значение.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 287) в
запрограммированную точку измерения 1 . При этом ЧПУ
отводит измерительный щуп на безопасное расстояние в
направлении, противоположном заданному направлению
перемещения
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F)
3 Затем щуп перемещается в следующую точку измерения 2 и
выполняет второй замер
4 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и осуществляет разворот на измеренную величину
Учитывайте при программировании!
X
Y
1
2
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный разворот плоскости
обработки в начале цикла.
