HEIDENHAIN TNC 320
381
16.4
ИЗМЕРЕНИЕ
УГ
ЛА
(
цик
л
420, DIN/ISO: G420)
U
Направление перемещения 1 Q267: направление, в
котором измерительный щуп должен подводиться
к детали:
-1:отрицательное направление перемещения
+1:положительное направление перемещения
U

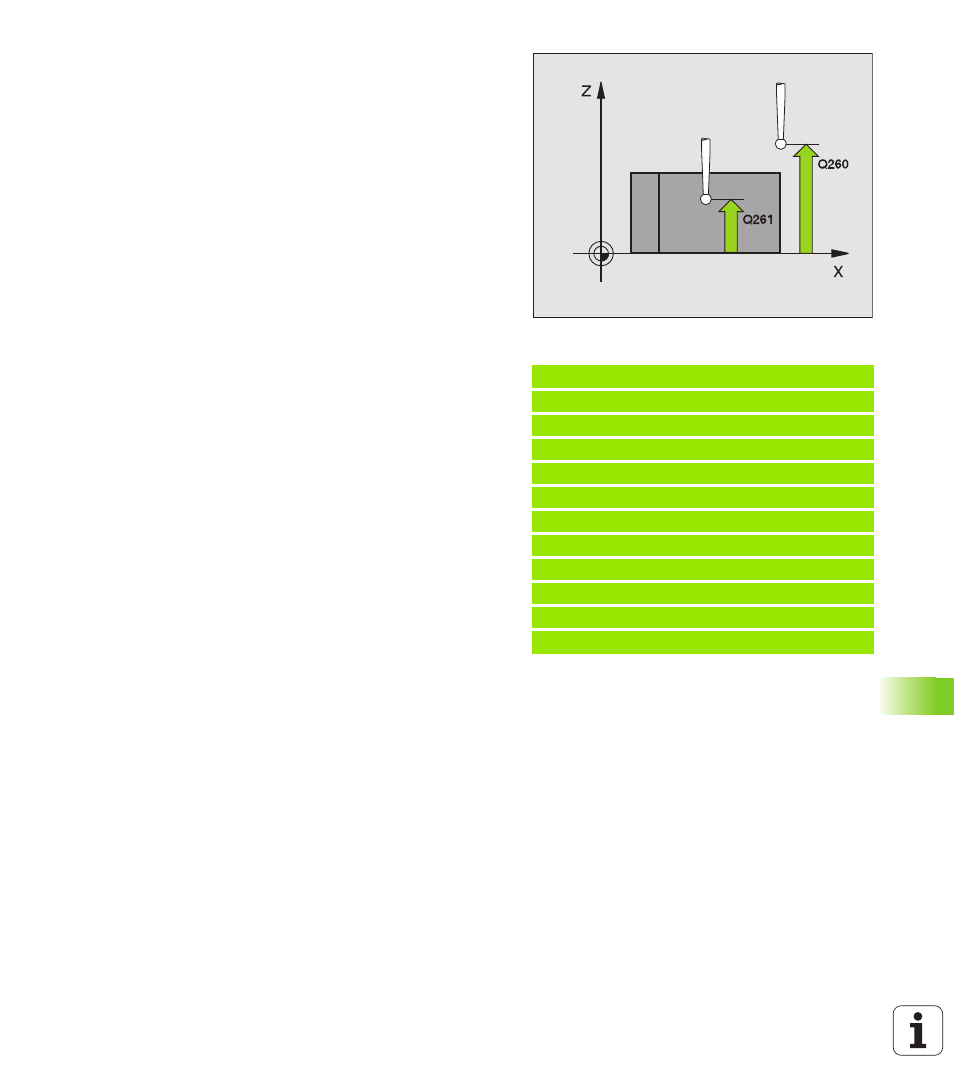

Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы (=точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон ввода
от 0 до 99999,9999
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, при которой
столкновение между щупом и заготовкой
(зажимным устройством) невозможно. Диапазон
ввода от -99999,9999 до 99999,9999
U
Переход на безопасную высоту Q301: задается, как
измерительный щуп должен перемещаться между
точками измерения:
0: перемещение на высоту измерения между
точками измерения
1: перемещение на безопасную высоту между
точками измерения
U
Протокол измерений Q281: задайте, должна ли
ЧПУ создавать протокол измерений:
0: не создавать протокол измерений
1: создавать протокол измерений: TNC сохраняет
файл протокола TCHPR420.TXT как правило в
каталоге, в котором сохраняется также программа
измерения TNC:\
2: прерывать работу программы и выводить
протокол измерений на дисплей ЧПУ
Продолжение программы с помощью NC-старт
Пример: NC-кадры
5 TCH PROBE 420 IZMERENIE UGLA
Q263=+10 ;1 TOCHKA 1 OSI
Q264=+10 ;1 TOCHKA 2 OSI
Q265=+15 ;2 TOCHKA 1 OSI
Q266=+95 ;2 TOCHKA 2 OSI
Q272=1
;OS IZMERENIJA
Q267=-1
;NAPR. PEREMESHENIJA
Q261=-5
;VISOTA IZMERENIJA
Q320=0
;BEZOP. RASST.
Q260=+10 ;BEZOP. VISOTA
Q301=1
;PEREHOD NA BEZOP. VISOTU
Q281=1
;PROTOKOK IZMERENIJ
