5.7
КР
УГ
ЛАЯ
ЦА
ПФ
А
(
цик
л
257, DIN/ISO: G257)
U

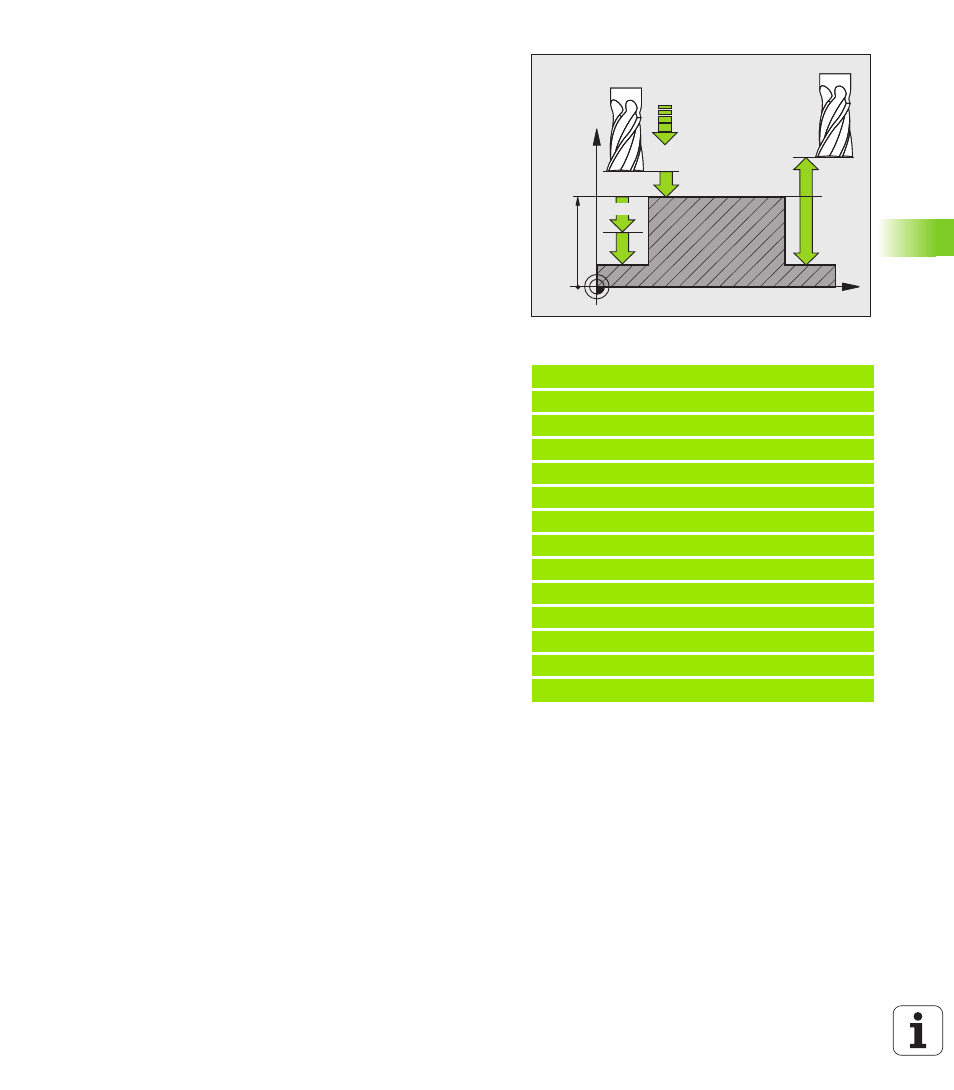

Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна цапфы. Диапазон
ввода от -99999,9999 до 99999,9999
U
Глубина врезания Q202 (в инкрементах): величина,
на которую инструмент каждый раз производит
врезание; введите значение больше 0. Диапазон
ввода от 0 до 99999,9999
U
Подача при врезании на глубину Q206: скорость
передвижения инструмента при врезании на
глубину в мм/мин. Диапазон ввода от 0 до
99999,999 либо через FMAX, FAUTO, FU, FZ
U
Безопасное расстояние Q200 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввода от 0 до 99999,9999
U
Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2-ое безопасное расстояние Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U
Коэффициент совмещения траекторий Q370: Q370
x радиус инструмента дает врезание со стороны
боковой поверхности k. Диапазон ввода от 0,1 до
1,9999
Пример: NC-кадры
8 CYCL DEF 257 KRUGLAJA ZAPFA
Q223=60 ;DIAM. GOTOVOJ DETALI
Q222=60 ;DIAM. ZAGOTOVKI
Q368=0.2 ;PRIPUSK SBOKU
Q207=500 ;PODACHA FREZER.
Q351=+1 ;TIP FREZER.
Q201=-20 ;GLUBINA
Q202=5
;GLUBINA VREZANIJA
Q206=150 ;PODACHA NA VREZANIE
Q200=2
;BEZOP. RASST.
Q203=+0 ;KOORD. POVERHNOSTI
Q204=50 ;2. BEZOP. RASST.
Q370=1
;SOVMESHENIE TRAEKTORIJ
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
