HEIDENHAIN TNC 320
239
10.4
ФРЕЗЕР
ОВ
АНИЕ
ПЛОСКОС
Т
ЕЙ
(
цик
л
232, DIN/ISO: G232)
Учитывайте при программировании!
Параметры цикла
U
Стратегия обработки (0/1/2) Q389: определяет, как
ЧПУ должна обрабатывать поверхность:
0: обработка в виде меандра, врезание сбоку с
подачей позиционирования за пределами
обрабатываемой поверхности
1: обработка в виде меандра, врезание сбоку с
подачей фрезерования в пределах
обрабатываемой поверхности
2: построчная обработка, обратный ход и
врезание сбоку с подачей позиционирования
U
Начальная точка 1-ой оси Q225 (абсолютная):
координата начальной точки обрабатываемой
поверхности по главной оси в плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Начальная точка 2-ой оси Q226 (абсолютная):
координата начальной точки обрабатываемой
поверхности по вспомогательной оси в плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Начальная точка 3-ей оси Q227 (абсолютная):
координата поверхности заготовки по которой
рассчитывается подача на врезание. Диапазон
ввода от -99999,9999 до 99999,9999
U
Конечная точка 3-ей оси Q386 (абсолютная):
координата по оси шпинделя до которой должно
производится плоское фрезерование
поверхности. Диапазон ввода от -99999,9999 до
99999,9999
U
Длина 1-й стороны Q218 (в приращениях): длина
обрабатываемой поверхности по главной оси
плоскости обработки. Помимо знака числа Вы
можете задать направление первой траектории
фрезерования относительно начальной точки 1-
ой оси. Диапазон ввода от -99999,9999 до
99999,9999
Введите 2-ое безопасное расстояние Q204 таким,
чтобы не случилось столкновения с заготовкой или
зажимными приспособлениями.
Если значения начальной точка 3-ей оси Q227 и
конечной точки 3-ей оси Q386 равны, цикл не
выполняется (запрограммирована глубина = 0).

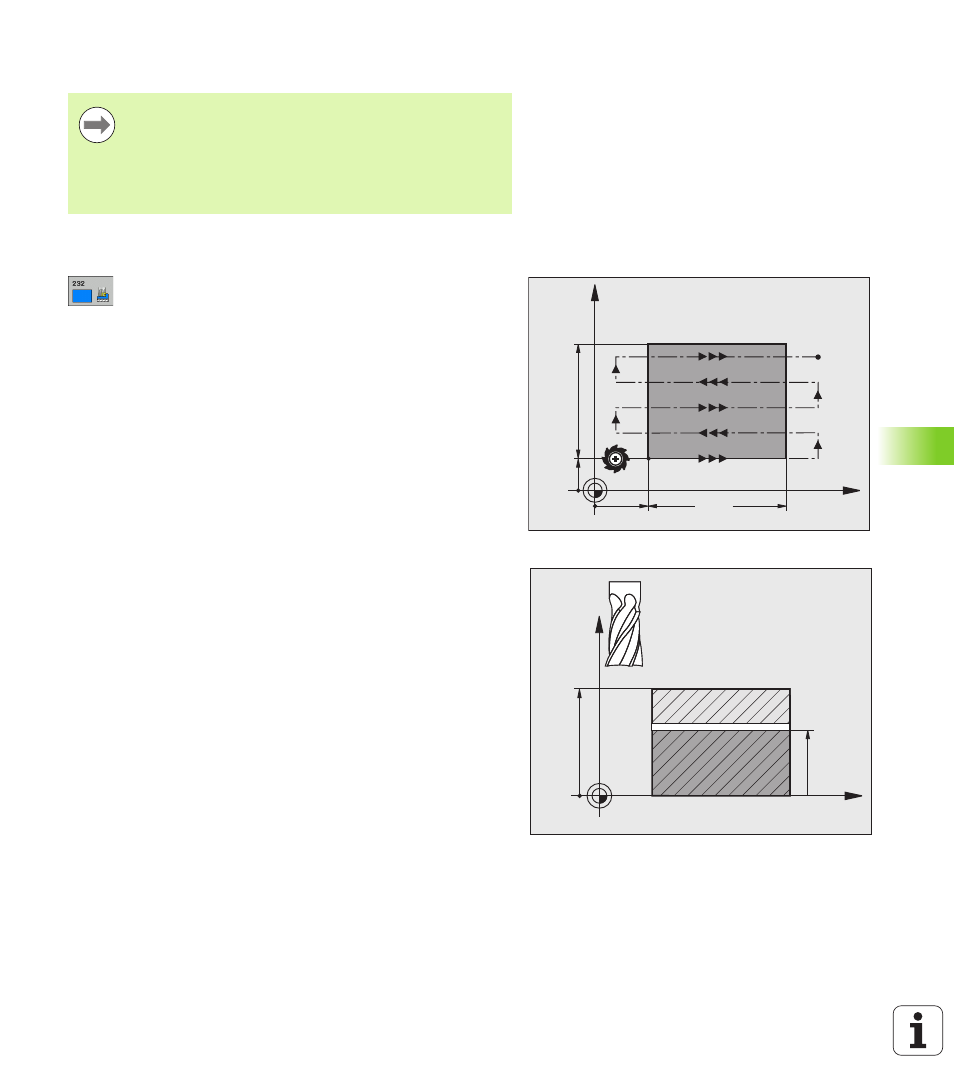

X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
