Циклы обработки: построчное фрезерование
10.4
ФРЕЗЕР
ОВ
АНИЕ
ПЛОСКОС
Т
ЕЙ
(
цик
л
232, DIN/ISO: G232)
U
Длина 2-й стороны Q219 (в приращениях): длина
обрабатываемой поверхности по
вспомогательной оси плоскости обработки.
Помимо знака числа можно задать направление
первой поперечной подачи на врезание
относительно начальной точки 2-ой оси. Диапазон
ввода от -99999,9999 до 99999,9999
U
Максимальная глубина врезания Q202 (в
приращениях): максимальное значение, на
которое каждый раз врезается инструмент. ЧПУ
вычисляет фактическую глубину подачи на
основании разности между конечной и начальной
точками по оси инструмента с учетом припуска на
чистовую обработку таким образом, чтобы
обработка всякий раз велась с одинаковыми
подачами в глубину. Диапазон ввода от 0 до
99999,9999
U
Припуск для чистовой обработки дна Q369 (в
приращениях): значение, на которое следует
переместить инструмент для последнего
врезания. Диапазон ввода от 0 до 99999,9999
U
Макс. коэффициент наложения траекторий Q370:
максимальное врезание сбоку k. ЧПУ
рассчитывает фактическое врезание сбоку,
исходя из значений 2-ой длины боковой
поверхности (Q219) и радиуса инструмента так,
что обработка всегда производится с постоянным
врезанием сбоку. Когда в таблицу инструмента
вводится радиус R2 (например, радиус пластины
при использовании концевой фрезы), ЧПУ
соответственно уменьшает боковое врезание.
Диапазон ввода от 0,1 до 1,9999
U
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999,9999 или с
помощью FAUTO, FU, FZ
U
Подача чистовой обработка Q385: скорость
перемещения инструмента при фрезеровании
последнего врезания в мм/мин. Диапазон ввода от
0 до 99999,9999 или через FAUTO, FU, FZ
U
Подача предварительного позиционирования Q253:
скорость перемещения инструмента при подводе
к позиции старта и при движении на следующую
строку в мм/мин; если перемещение в материале
производится в поперечном направлении
(Q389=1), то ЧПУ осуществляет подвод в
поперечном направлении с подачей
фрезерования Q207 Диапазон ввода от 0 до
99999,9999 или через FMAX, FAUTO

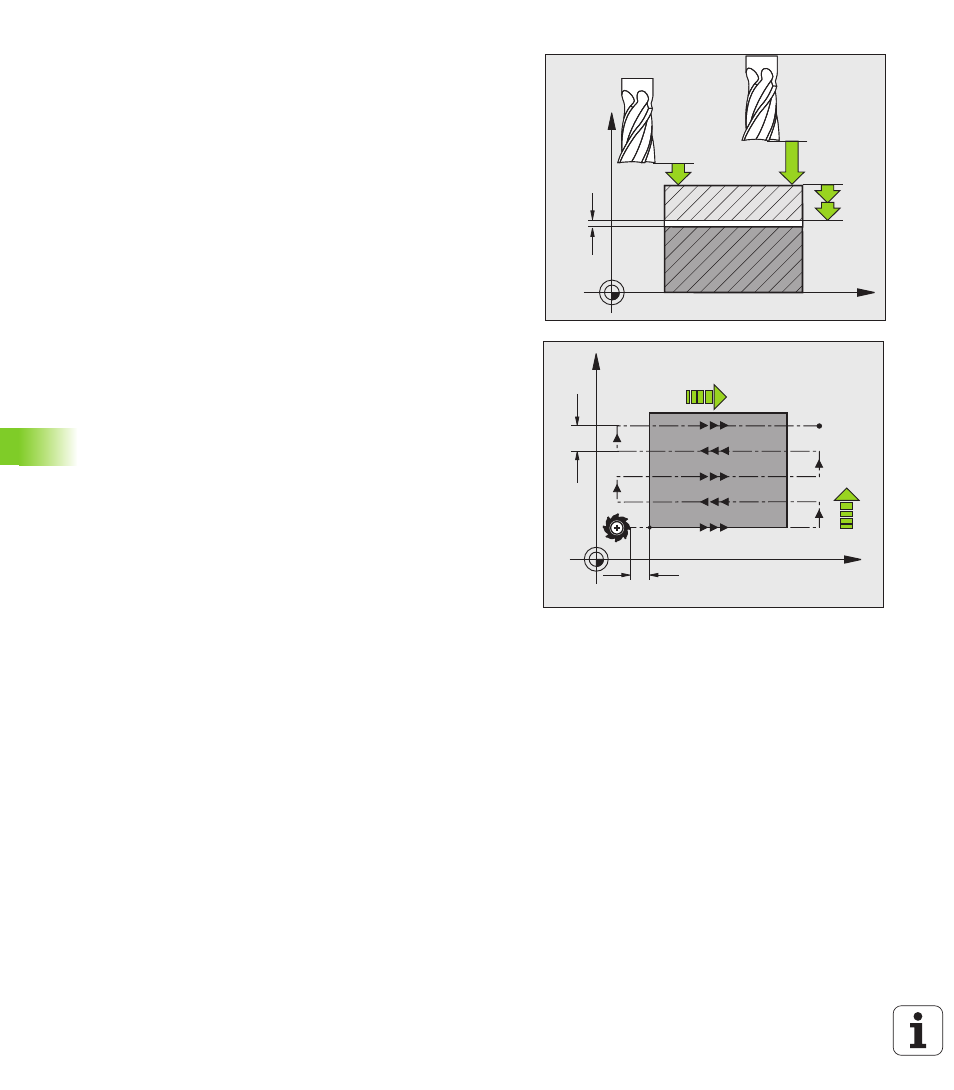

X
Z
Q202
Q200
Q204
Q369
X
Y
Q357
Q253
Q207
k
