HEIDENHAIN TNC 320
197
7.10
Примеры
программ

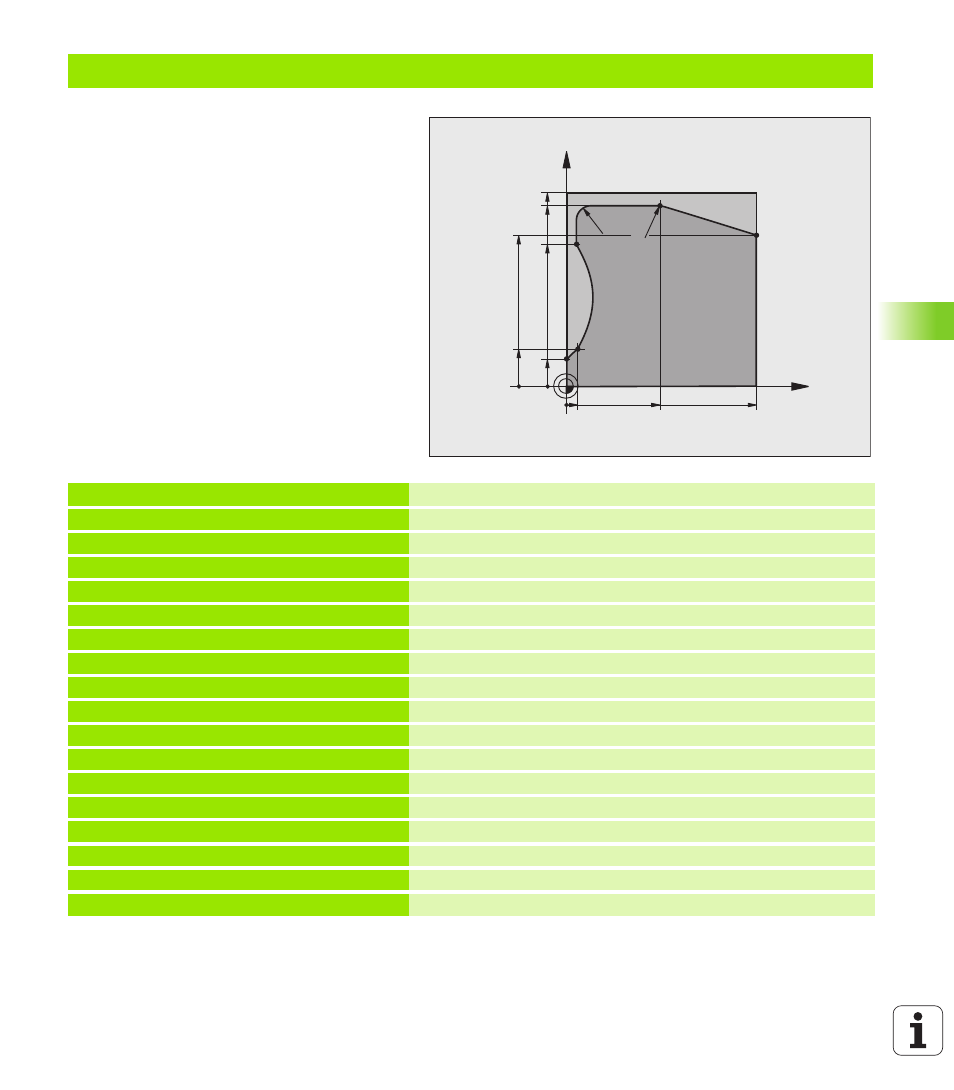

Пример: протяжка контура
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2000
Вызов инструмента, диаметр 20
4 L Z+250 R0 FMAX
Отвод инструмента
5 CYCL DEF 14.0 KONTUR
Определение подпрограммы контура
6 CYCL DEF 14.1 METKA KONTURA 1
7 CYCL DEF 25 PROTAZHKA KONTURA
Определение параметров обработки
Q1=-20
;GLUBINA FREZER.
Q3=+0
;PRIPUSK SBOKU
Q5=+0
;KOORD. POVERHNOSTI
Q7=+250 ;BEZOP. VISOTA
Q10=5
;GLUBINA VREZANIJA
Q11=100 ;PODACHA NA VREZANIE
Q12=200 ;PODACHA FREZER.
Q15=+1
;TIP FREZER.
8 CYCL CALL M3
Вызов цикла
9 L Z+250 R0 FMAX M2
Отвод инструмента, конец программы
X
Y
5
20
100
100
80
50
95
75
15
R7
,5
R7
,5
