HEIDENHAIN TNC 320
297
14.3
Р
А
ЗВ
ОР
ОТ
ПЛОСКОС
Т
И
ОБР
А
БОТКИ
по
дв
ум
от
в
е
р
с
ти
я
м
(
цик
л
401,
DIN/ISO: G401)
14.3 РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ по двум
отверстиям (цикл 401,
DIN/ISO: G401)

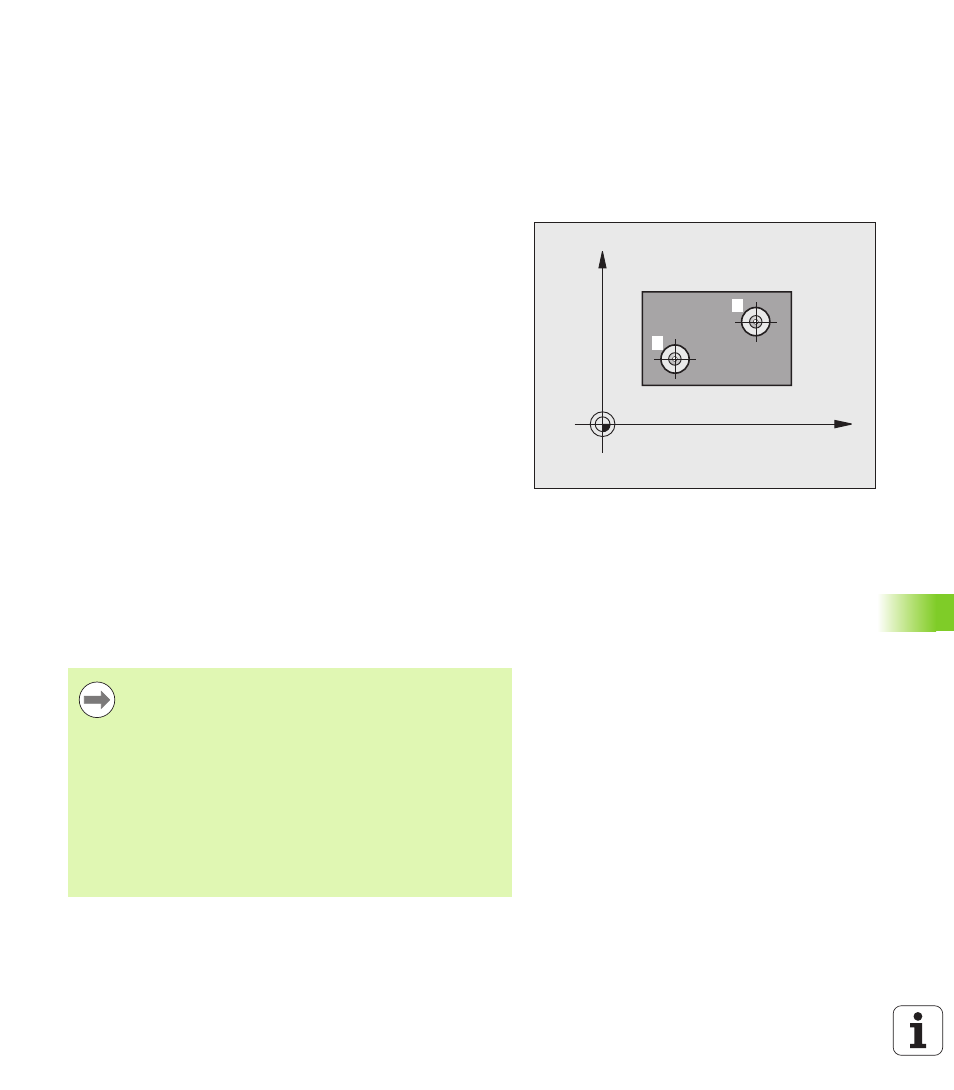

Ход цикла
Цикл измерительного щупа 401 определяет центры двух
отверстий. Затем система ЧПУ рассчитывает угол между главной
осью плоскости обработки и прямой, соединяющей центры
отверстий. С помощью функции базового разворота ЧПУ
компенсирует вычисленное значение. При желании можно
компенсировать измеренный угол путем поворота круглого стола.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренном ходу (значение из колонки FMAX) с
использованием алгоритма позиционирования (смотри
„Отработка циклов измерительного щупа” на странице 287) в
заданный центр первого отверстия
1
2 Затем измерительный щуп перемещается на заданную высоту
измерения и путем четырех замеров определяет центр
первого отверстия
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия
2
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех замеров определяет центр
второго отверстия
5 В заключении система ЧПУ позиционирует щуп обратно на
безопасное расстояние и осуществляет разворот плоскости
обработки на измеренную величину
Учитывайте при программировании!
X
Y
1
2
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный разворот плоскости
обработки в начале цикла.
Если необходимо компенсировать неровное
положение путем поворота круглого стола ЧПУ
автоматически использует следующие оси вращения:
C для оси инструмента Z
B для оси инструмента Y
A для оси инструмента X
