Циклы обработки: фрезерование карманов / островов / канавок
5.6
ПР
ЯМО
У
ГО
ЛЬНАЯ
ЦА
ПФ
А
(
цик
л
256, DIN/ISO: G256)

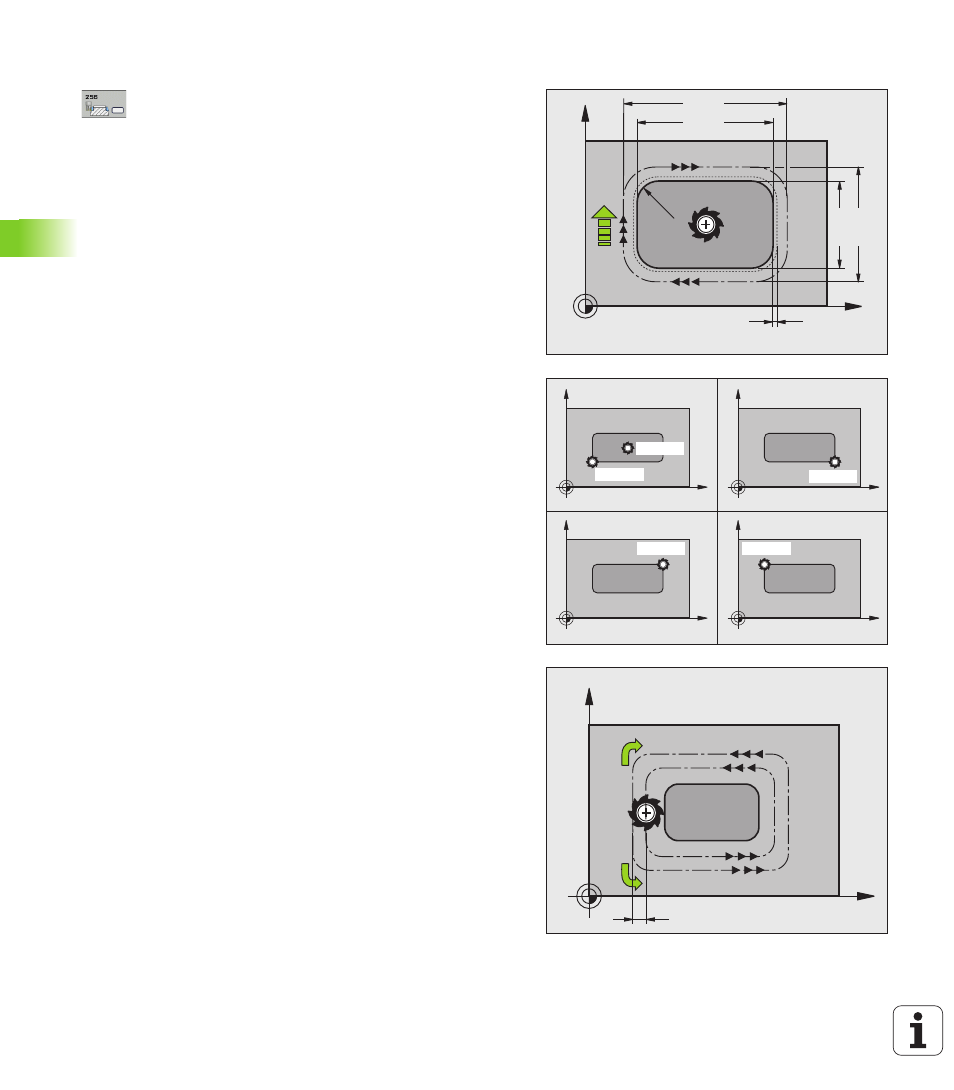

Параметры цикла
U
1. Длина стороны Q218: длина цапфы,
параллельно главной оси плоскости обработки
Диапазон ввода от 0 до 99999,9999
U
Размер заготовки, длина стороны 1 Q424: длина
цапфы, параллельно главной оси плоскости
обработки Размер заготовки длина стороны 1
введите больше 1-ой длины стороны. ЧПУ
выполняет несколько врезаний сбоку, если
разница между размером заготовки 1 и размером
готовой детали 1 больше допустимого врезания
со стороны (радиус инструмента умножить на
совмещение траекторий Q370). ЧПУ всегда
рассчитывает постоянное врезание сбоку.
Диапазон ввода от 0 до 99999,9999
U
2. Длина стороны Q219: длина цапфы,
параллельно вспомогательной оси плоскости
обработки Размер заготовки длина стороны 2
введите больше 2-ой длины стороны. ЧПУ
выполняет несколько врезаний сбоку, если
разница между размером заготовки 2 и размером
готовой детали 2 больше допустимого врезания
со стороны (радиус инструмента умножить на
совмещение траекторий Q370). ЧПУ всегда
рассчитывает постоянное врезание сбоку.
Диапазон ввода от 0 до 99999,9999
U
Размер заготовки, длина стороны 2 Q425: длина
цапфы, параллельно вспомогательной оси
плоскости обработки Диапазон ввода от 0 до
99999,9999
U
Радиус угла Q220: радиус угла острова. Диапазон
ввода от 0 до 99999,9999
U
Припуск на чистовую обработку боковой
поверхности Q368 (в инкрементах): припуск на
чистовую обработку в плоскости обработки,
оставляемый ЧПУ при обработке. Диапазон ввода
от 0 до 99999,9999
U
Разворот Q224 (абсолютный): угол, на который
разворачивается весь остров. Центр вращения
лежит в точке, в которой находится инструмент
при вызове цикла. Диапазон ввода от -360,000 до
360,000
U
Положение острова Q367: положение острова
относительно позиции инструмента при вызове
цикла:
0: позиция инструмента = центр острова
1: позиция инструмента = левый нижний угол
2: позиция инструмента = правый нижний угол
3: позиция инструмента = правый верхний угол
4: позиция инструмента = левый верхний угол
X
Y
Q21
9
Q218
Q368
Q220
Q207
Q424
Q425
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
X
Y
k
Q351= 1
Q351= +1
