HEIDENHAIN TNC 320

65

3.4

Р

А

ЗВЕР

ТЫВ

АНИЕ

(

цик

л

201, DIN/ISO: G201)

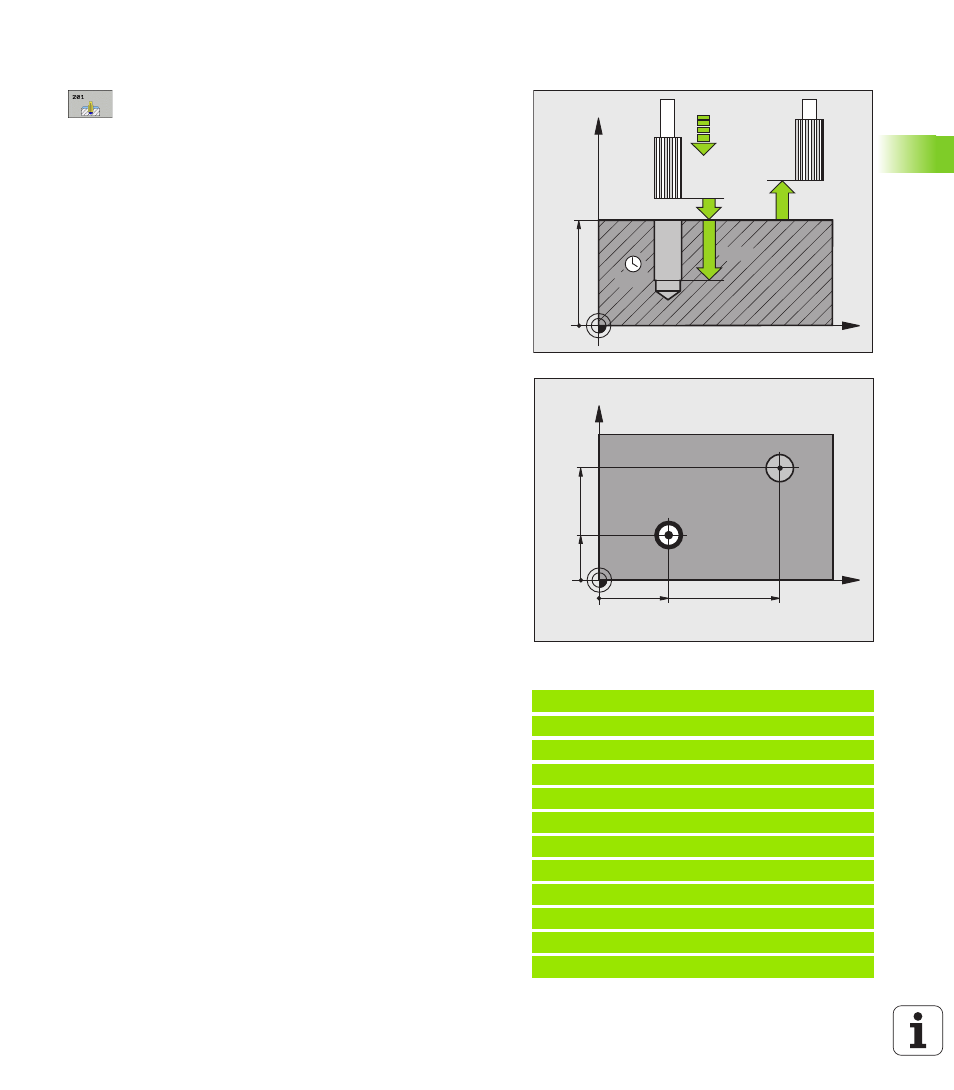

Параметры цикла

U

Безопасное расстояние Q200 (в инкрементах):

расстояние от вершины инструмента до

поверхности заготовки. Диапазон ввода от 0 до

99999,9999

U

Глубина Q201 (в инкрементах): расстояние от

поверхности заготовки до дна отверстия.

Диапазон ввода от -99999,9999 до 99999,9999

U

Подача на врезание Q206: скорость движения

инструмента при развертывании в мм/мин.

Диапазон ввода от 0 до 99999,999, либо через
FAUTO, FU

U

Время выдержки внизу Q211: время в секундах, в

течение которого инструмент остается на дне

отверстия. Диапазон ввода от 0 до 3600,0000

U

Подача обратного хода Q208: скорость

перемещения инструмента при выходе из

отверстия в мм/мин. Если введено Q208 = 0, то

инструмент перемещается со скоростью подачи

развертывания. Диапазон ввода от 0 до 99999,999

U

Коорд. поверхности заготовки Q203 (абсолютная):

координата поверхности заготовки. Диапазон

ввода от 0 до 99999,9999

U

2-ое безопасное расстояние Q204 (в приращениях):

координата по оси шпинделя, при которой

невозможно столкновение инструмента и

заготовки (зажимного приспособления). Диапазон

ввода от 0 до 99999,9999

Пример: NC-кадры

11 CYCL DEF 201 RAZVERTIVANIE

Q200=2

;BEZOP. RASST.

Q201=-15 ;GLUBINA

Q206=100 ;PODACHA NA VREZANIE

Q211=0.5 ;VREMJA VIDERZKI VNIZU

Q208=250 ;PODACHA OBR. HODA

Q203=+20 ;KOORD. POVERHNOSTI

Q204=100 ;2. BEZOP. RASST.

12 L X+30 Y+20 FMAX M3

13 CYCL CALL

14 L X+80 Y+50 FMAX M9

15 L Z+100 FMAX M2

X

Z

Q200

Q201

Q206

Q211

Q203

Q204

30

X

Y

20

80

50
