216

Циклы обработки: описание контура формулой

9.1 SL-

цик

л

ы

со

сл

о

ж

ной

фо

рмуло

й

ко

н

тур

а

9.1 SL-циклы со сложной

формулой контура

Основные положения

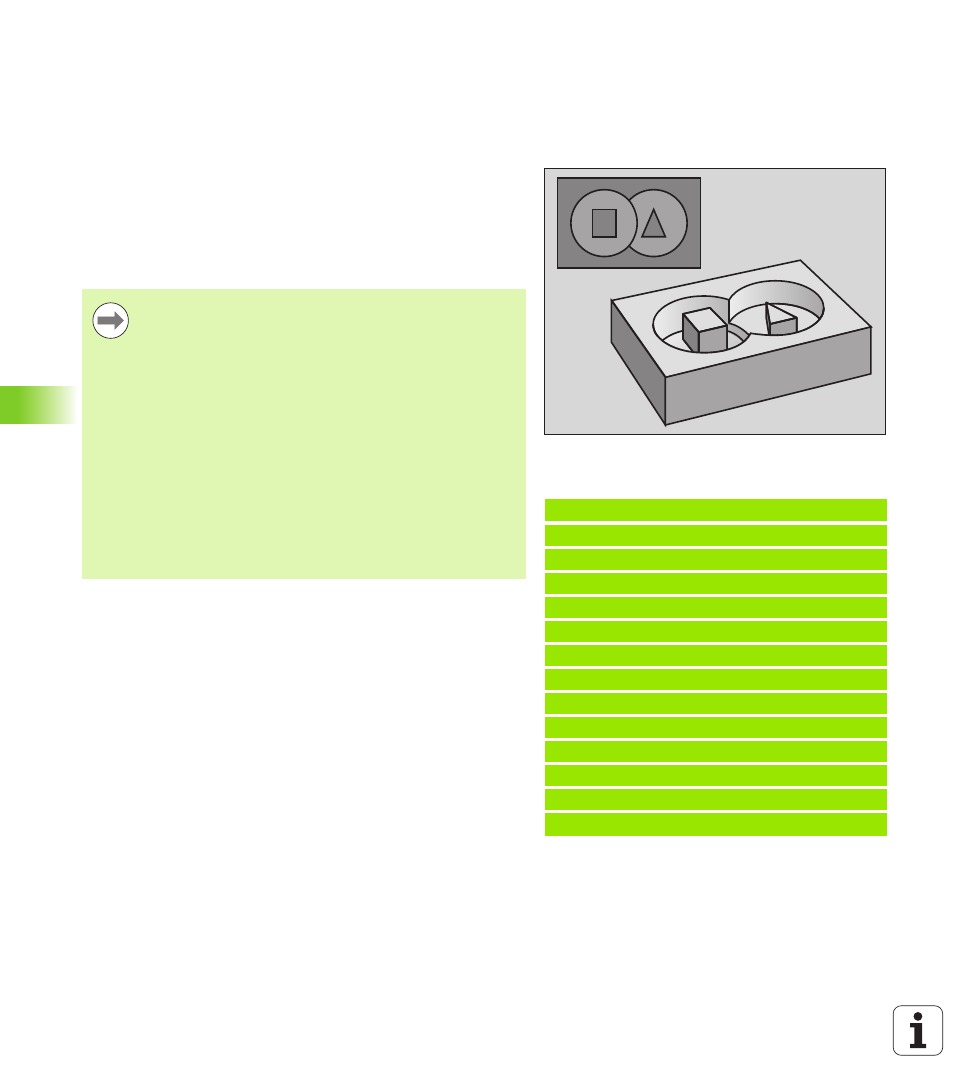

С помощью SL-циклов и сложных формул можно создавать

сложные контуры, состоящие из подконтуров (карманов или

островов). Отдельные подконтуры вводятся в качестве

отдельных программ. Таким образом, подконтуры можно

использовать несколько раз. Из выбранных подконтуров,

связанных формулой контура, система ЧПУ рассчитывает весь

контур.

Пример: Схема: отработка с помощью SL-

циклов и сложной формулы контура

0 BEGIN PGM KONTUR MM

...

5 SEL CONTOUR “MODEL“

6 CYCL DEF 20 DANNIE KONTURA ...

8 CYCL DEF 22 VIBORKA ...

9 CYCL CALL

...

12 CYCL DEF 23 ЧИСТ.ОБР.ДНА ...

13 CYCL CALL

...

16 CYCL DEF 24 ЧИСТ.ОБР.БОК. ПОВ...

17 CYCL CALL

63 L Z+250 R0 FMAX M2

64 END PGM KONTUR MM

QC1

QC2

QC4

QC1

Память для одного SL-цикла (все программы контура)

ограничена максимум 128 контурами. Количество

возможных элементов контура зависит от типа контура

(внутренний/наружный) и количества описаний

контура, и составляет максимум 16384 элементов

контура.

SL-циклы с формулой контура исходят из предпосылки

структурированного построения программы и

предоставляют возможность сохранять

повторяющиеся контуры в отдельных программах. При

помощи формулы контура подконтуры соединяются в

один общий контур и определяется, является ли он

карманом или островом.

Функция SL-циклов с формулой контура находится в

нескольких разделах системы ЧПУ и служит основой

для дальнейшей работы.
