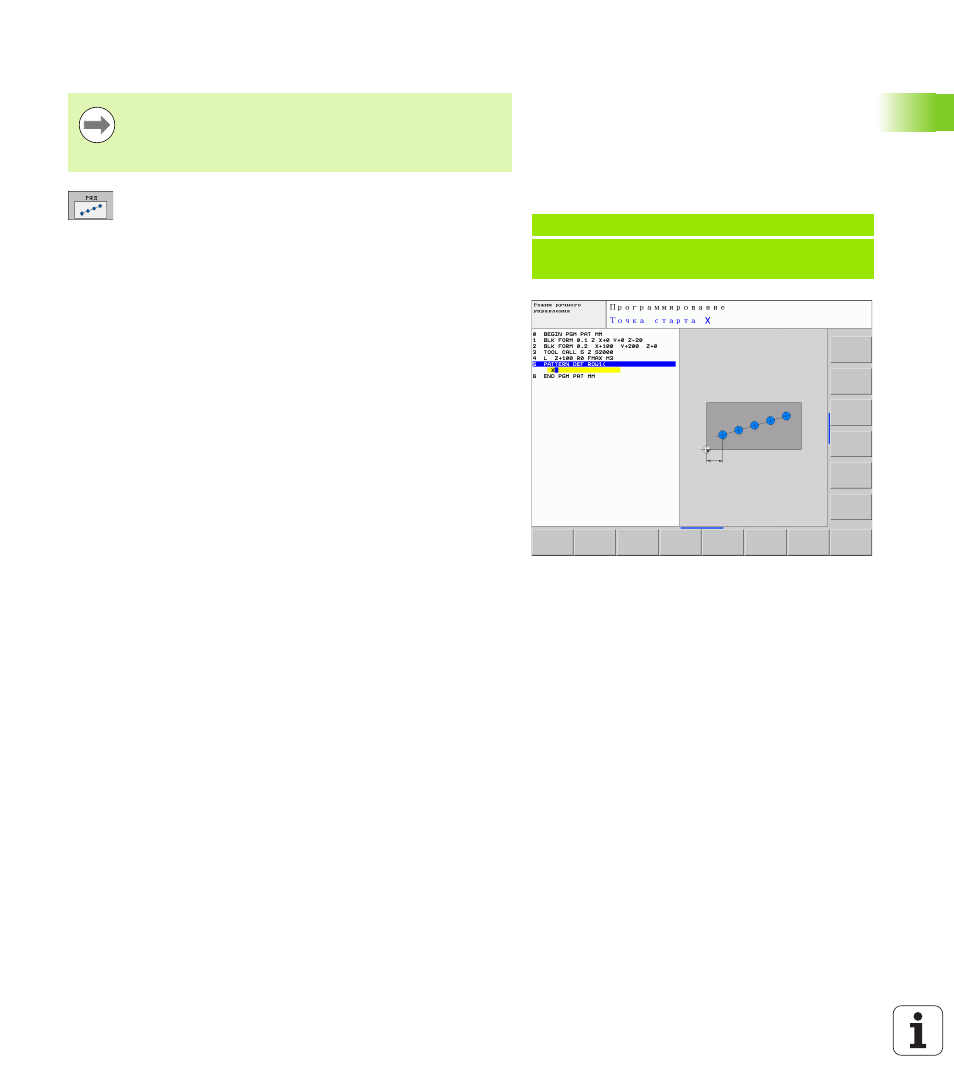

Определение отдельного ряда
U
Начальная точка X (абсолютная): координата
точки старта ряда на оси X
U
Начальная точка Y (абсолютная): координата
точки старта ряда на оси Y
U
Расстояние позиций обработки (в инкрементах):
расстояние между позициями обработки.
Значение может быть положительным или
отрицательным
U
Количество шагов: общее количество позиций
обработки
U
Разворот всего образца (абсолютный): угол
разворота вокруг заданной точки старта. Опорная
ось: главная ось активной плоскости обработки
(например, X для оси инструмента Z). Значение
может быть положительным или отрицательным
U
Координата поверхности заготовки
(абсолютная): введите координату Z, в
которой должна начинаться обработка
Если определяется поверхность заготовки в Z не
равная 0, то это значение действует дополнительно до
поверхности заготовки Q203, определенной в цикле
обработки.
Пример: NC-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
