15.3
ПРИВ
ЯЗКА
К
ЦЕНТР
У
РЕБР
А
(
цик
л
409, DIN/ISO: G409)

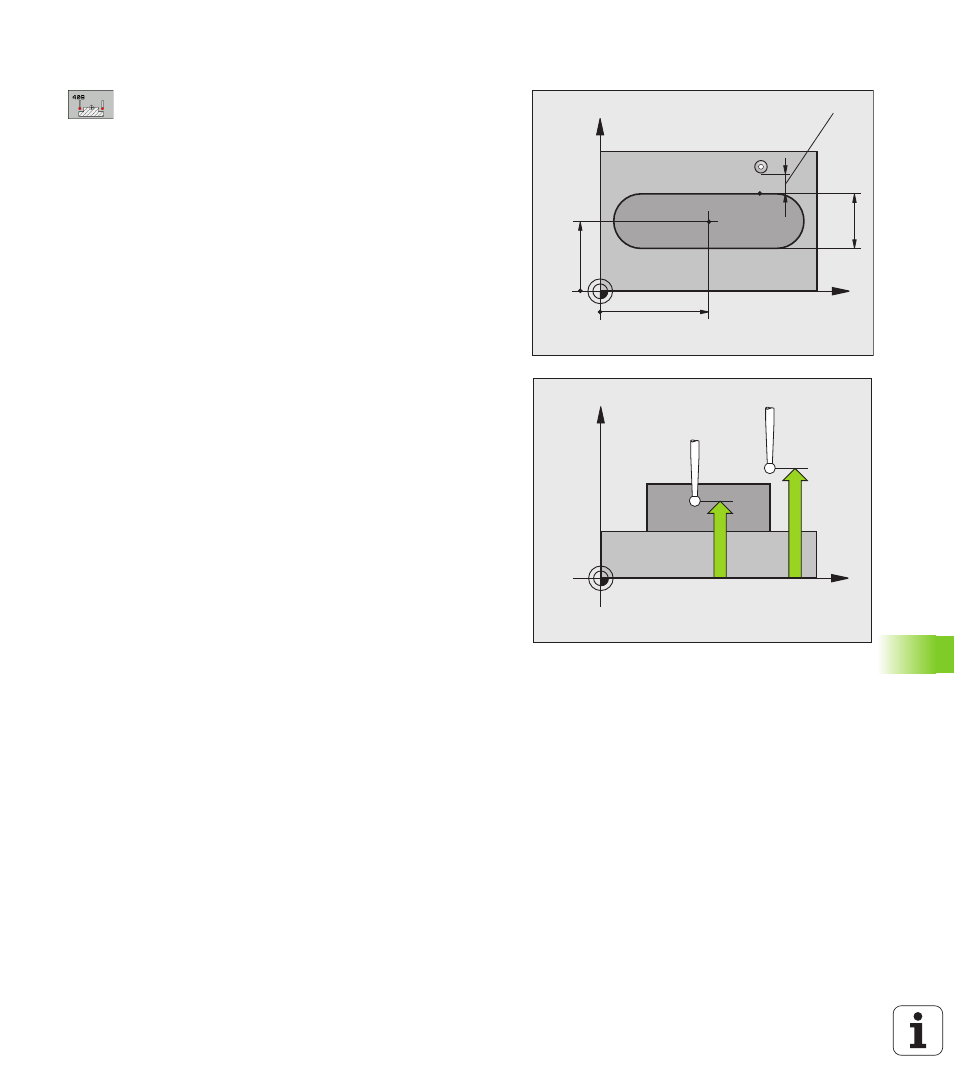

Параметры цикла
U
Центр по 1-ой оси Q321 (абсолютно): центр ребра
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q322 (абсолютно): центр ребра
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Ширина ребра Q311 (в приращениях): ширина
ребра независимо от положения на плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U
Ось измерения (1=1-ая ось/2=2-ая ось) Q272: ось, на
которой должно выполняться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
U
Высота измерения по оси щупа Q261 (абсолютно):
координата центра сферы (=точки контакта) по
оси измерительного щупа, в которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к SET_UP (таблица
измерительных щупов). Диапазон ввода от 0 до
99999,9999
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, при которой
столкновение между щупом и заготовкой
(зажимным устройством) невозможно. Диапазон
ввода от -99999,9999 до 99999,9999
U
Номер в таблице Q305: задается номер в таблице
нулевых точек/таблице предустановок, под
которым ЧПУ должна сохранить координаты
центра ребра. При вводе Q305=0 система ЧПУ
выводит индикацию автоматически так, что новая
точка привязки находится в центре перемычки.
Диапазон ввода от 0 до 2999
U
Новая точка привязки Q405 (абсолютная):
координата по оси измерения, в которой система
ЧПУ должна установить полученный центр ребра.
Базовая настройка = 0. Диапазон ввода от
-99999,9999 до 99999,9999
X
Y
Q322
Q321
Q31
1
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
