Параметры цикла – Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-05) Cycle programming
Страница 235
HEIDENHAIN TNC 320
235
10.3
С
ТАНДАР
Т
НАЯ
ПОВЕР
Х
НОС
Т
Ь
(
цик
л
231, DIN/ISO: G231)
Параметры цикла
U
Начальная точка 1-ой оси Q225 (абсолютная):
координата точки старта построчно фрезеруемой
поверхности по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Начальная точка 2-ой оси Q226 (абсолютная):
координата начальной точки обрабатываемой
поверхности по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Начальная точка 3-й оси Q227 (абсолютная):
координата начальной точки построчно
фрезеруемой поверхности по оси шпинделя.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-я точка 1-ой оси Q228 (абсолютная): координата
конечной точки построчно фрезеруемой
поверхности по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-я точка 2-ой оси Q229 (абсолютная): координата
конечной точки построчно фрезеруемой
поверхности по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
2-я точка 3-й оси Q230 (абсолютная): координата
конечной точки построчно фрезеруемой
поверхности по оси шпинделя. Диапазон ввода от
-99999,9999 до 99999,9999
U
3-я точка 1-ой оси Q231 (абсолютная): координата
точки
3
по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
3-я точка 2-ой оси Q232 (абсолютная): координата
точки
3
по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
3-я точка 3-й оси Q233 (абсолютная): координата
точки
3
по оси шпинделя. Диапазон ввода от
-99999,9999 до 99999,9999

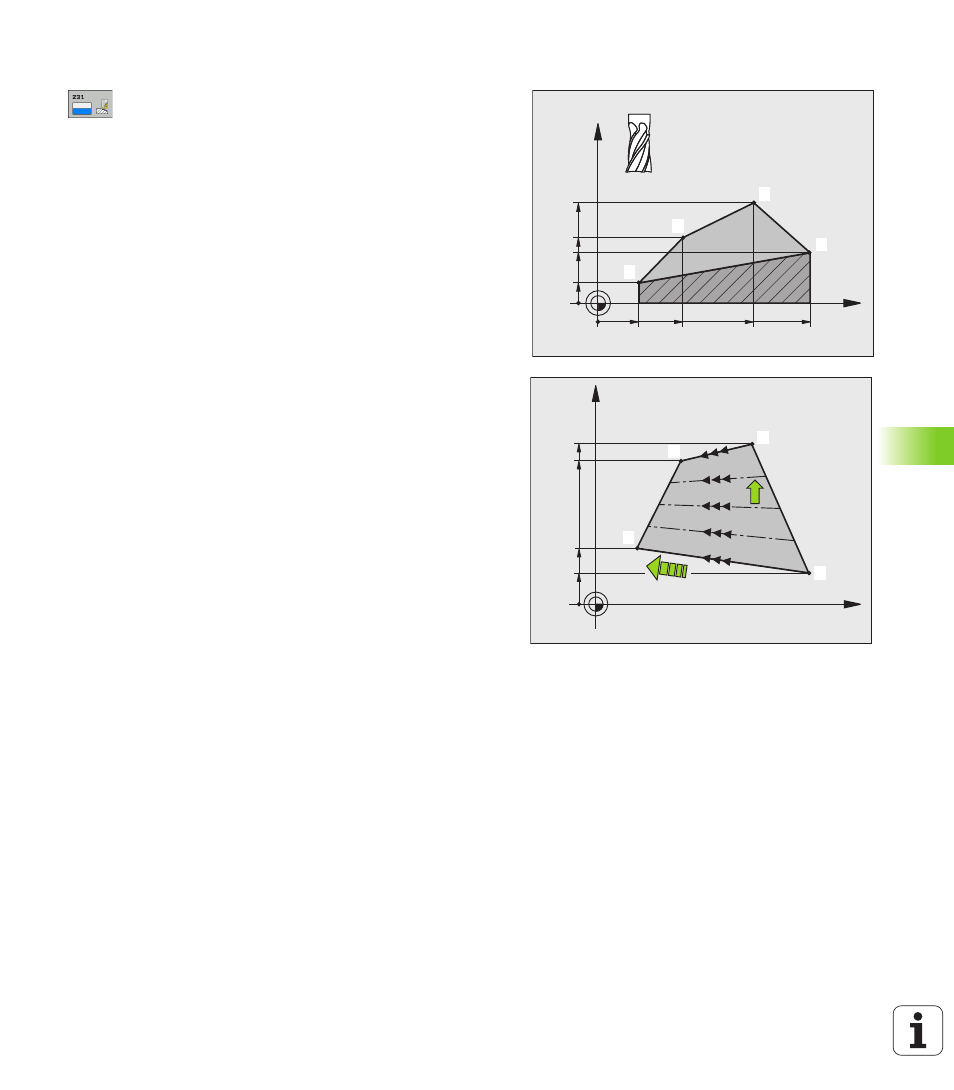

X
