Циклы измерительных щупов: автоматическая установка точек привязки
15.13
ПРИВ
ЯЗКА
К
КООР
ДИНА
ТЕ
(
цик
л
419, DIN/ISO: G419)

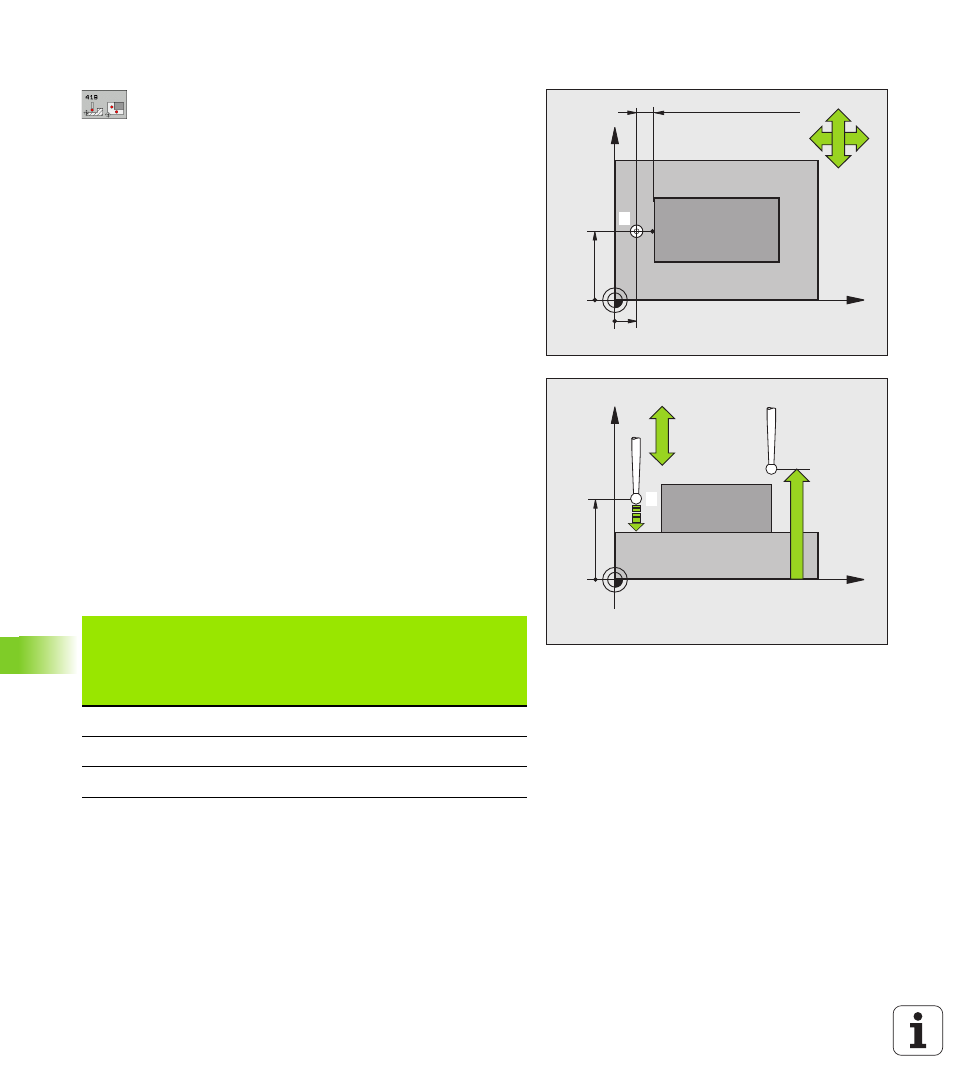

Параметры цикла
U
1 точка измерения по 1-ой оси Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
1 точка измерения по 2-ой оси Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы (=точки контакта) по
оси измерительного щупа, в которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к SET_UP (таблица
измерительных щупов). Диапазон ввода от 0 до
99999,9999
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, при которой
столкновение между щупом и заготовкой
(зажимным устройством) невозможно. Диапазон
ввода от -99999,9999 до 99999,9999
U
Ось измерения (1...3: 1= главная ось) Q272: ось, по
которой должно выполняться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
3: ось измерительного щупа = ось измерения
X
Y
Q264
Q263
+
+
Q267
Q272=2
Q272=1
1
SET_UP(TCHPROBE.TP)
+Q320
X
Z
Q260
Q261
+
Q272=1
Q272=3
Q267
1
Назначение осей
Активная ось
измерительного
щупа: Q272 = 3
Соответствующа
я главная ось:
Q272 = 1
Соответствующа
я
вспомогательная
ось: Q272 = 2
Z
X
Y
Y
Z
X
X
Y
Z
