HEIDENHAIN TNC 320
319
15.2
ПРИВ
ЯЗКА
К
ЦЕНТР
У
КАНАВКИ
(
цик
л
408, DIN/ISO:
G408)

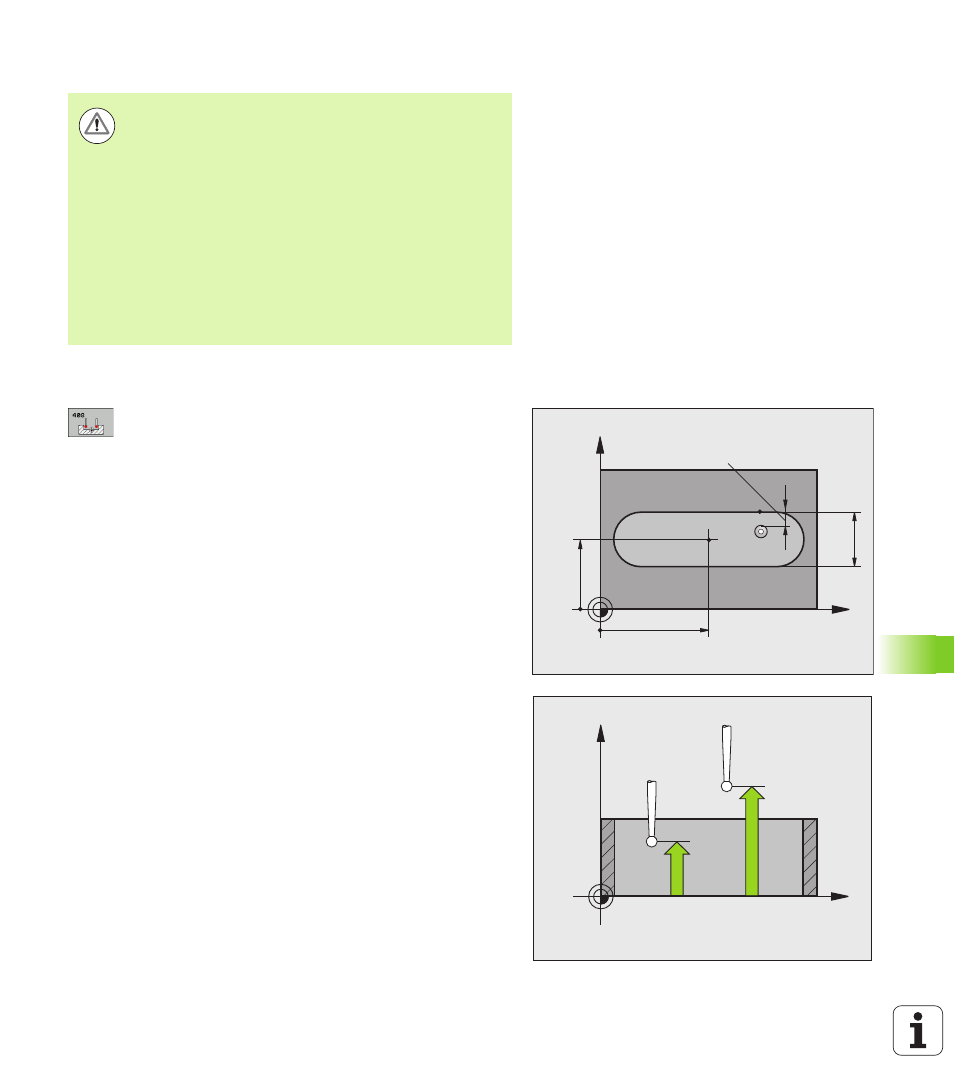

Учитывайте при программировании!
Параметры цикла
U
Центр по 1-ой оси Q321 (абсолютно): центр канавки
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q322 (абсолютно): центр канавки
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Ширина канавки Q311 (в приращениях): ширина
канавки независимо от положения в плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U
Ось измерения (1=1-ая ось/2=2-ая ось) Q272: ось, на
которой должно выполняться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
U
Высота измерения по оси щупа Q261 (абсолютно):
координата центра сферы (=точки контакта) по
оси измерительного щупа, в которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к SET_UP (таблица
измерительных щупов). Диапазон ввода от 0 до
99999,9999
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, при которой
столкновение между щупом и заготовкой
(зажимным устройством) невозможно. Диапазон
ввода от -99999,9999 до 99999,9999
Осторожно, опасность столкновения!
Во избежание столкновения измерительного щупа с
обрабатываемой деталью ширину канавки лучше
вводить заниженной.
Если ширина канавки и безопасное расстояние не
допускают предварительного позиционирования
вблизи точек измерения, то система ЧПУ производит
измерение, всегда исходя из центра паза. В этом
случае измерительный щуп между двумя точками
измерения не перемещается на безопасную высоту.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q322
Q321
Q31
1
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
