Циклы обработки: нарезание резьбы / резьбофрезерование
4.8
СВЕР
ЛЕНИЕ
И
РЕЗЬБОФРЕЗЕР
ОВ
АНИЕ
(
цик
л
264, DIN/ISO: G264)
U

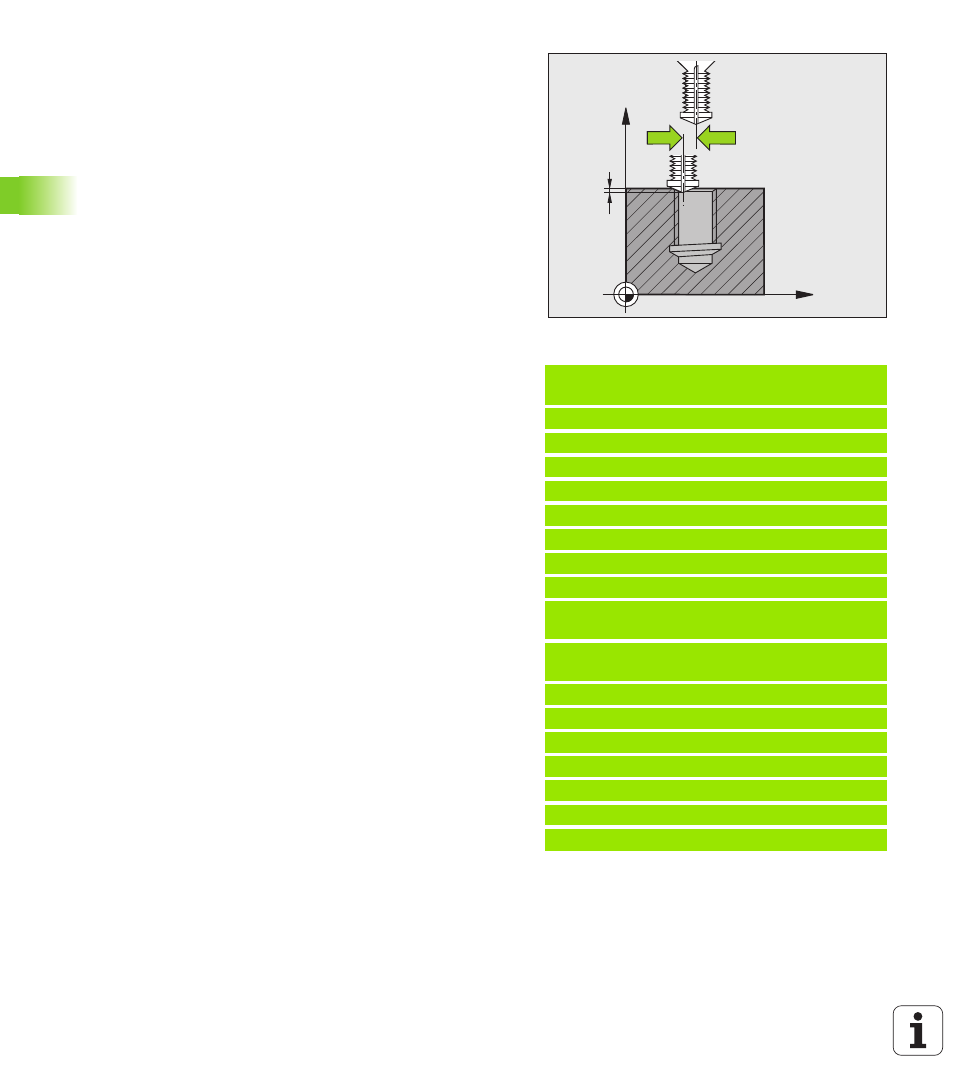

Глубина с торцевой стороны Q358 (в инкрементах):
расстояние между поверхностью заготовки и
вершиной инструмента во время зенкерования с
торцевой стороны. Диапазон ввода от -99999,9999
до 99999,9999
U
Смещение зенкерования по торцевой стороне Q359
(в инкрементах): расстояние, на которое система
ЧПУ смещает центр инструмента относительно
центра отверстия. Диапазон ввода от 0 до
99999,9999
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
U
2-ое безоп. расст. Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U
Подача на врезание Q206: скорость движения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999 либо через FAUTO, FU
U
Подача фрезерования Q207: скорость движения
инструмента при фрезеровке в мм/мин. Диапазон
ввода от 0 до 99999,9999 либо через FAUTO
Пример: NC-кадры
25 CYCL DEF 264 SVERLENIE I
REZBOFREZER.
Q335=10 ;NOM. DIAMETR
Q239=+1.5 ;SHAG
Q201=-16 ;GLUBINA REZBI
Q356=-20 ;GLUBINA SVERLENIJA
Q253=750 ;PODACHA PREDPOZICIONIR.
Q351=+1 ;TIP. FREZER.
Q202=5
;GLUBINA VREZANIJA
Q258=0.2 ;RASST. OPEREZHENIJA
Q257=5
;GLUBINA SVERLENIJA
LOMKA STRUZHKI
Q256=0.2 ;OBR. HOD PRI LOMKE
STRUZHKI
Q358=+0 ;GLUBINA S TORCA
Q359=+0 ;SMESHENIE S TORCA
Q200=2
;BEZOP. RASST.
Q203=+30 ;KOORD. POVERHNOSTI
Q204=50 ;2. BEZOP. RASST.
Q206=150 ;PODACHA NA VREZANIE
Q207=500 ;PODACHA FREZER.
X
Z
Q359
Q359
Q358
