Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-05) Cycle programming
Страница 165
HEIDENHAIN TNC 320
165
6.2
ГР
УППА
ОТВЕР
С
ТИЙ
НА
ОК
Р
У
ЖНОС
ТИ
(
цик
л
G220, DIN/ISO: G220)
U

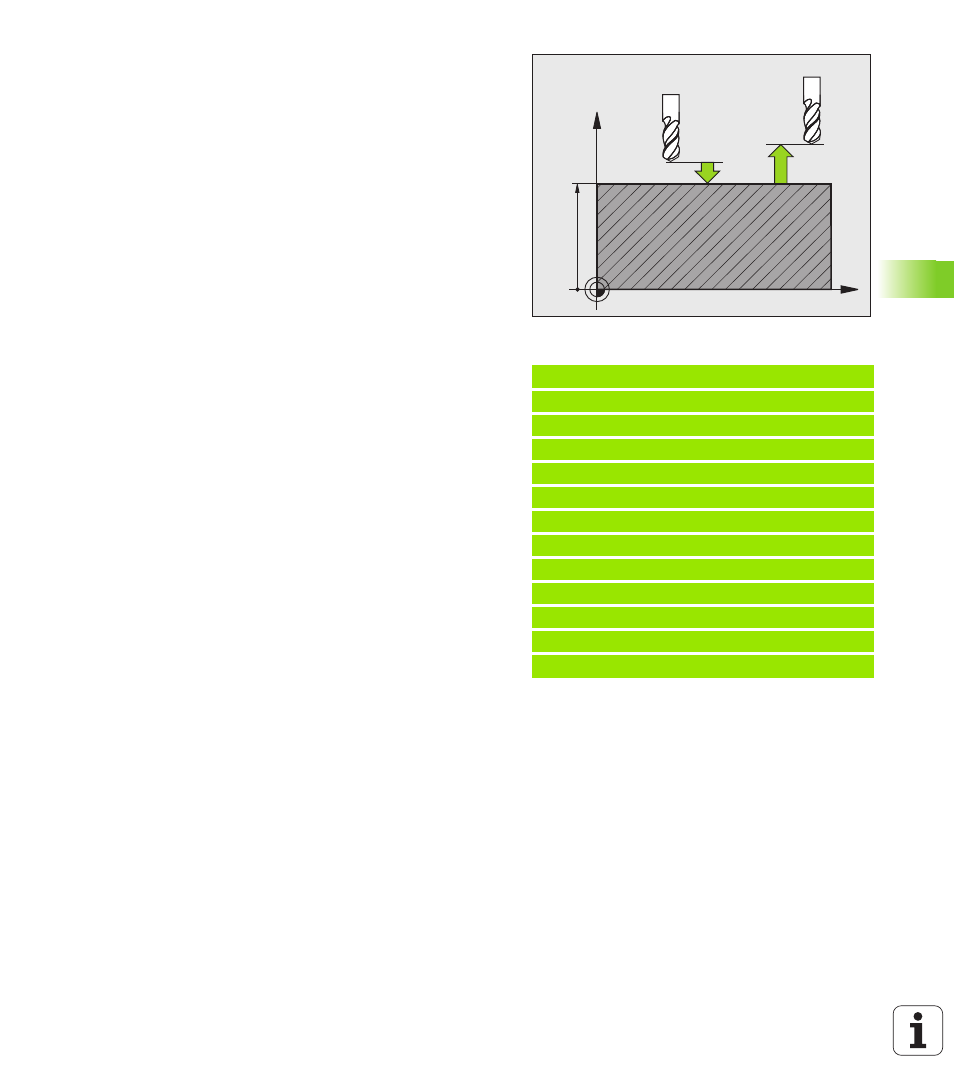

Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
U
2-ое безопасное расстояние Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U
Перемещение на безопасную высоту Q301:
определяет, как должен перемещаться
инструмент между проходами:
0: между проходами перемещение на безопасное
расстояние
1: между проходами перемещение на 2-е
безопасное расстояние
U
Тип перемещения? Прямая=0/Окружность=1 Q365:
определяет, с какой функцией траектории
инструмент должен перемещаться между
рабочими ходами:
0: между рабочими ходами перемещение по
прямой
1: между рабочими ходами круговое перемещение
по делительной окружности
Пример: NC-кадры
53 CYCL DEF 220 GR.OTVERSTIJ NA OKR.
Q216=+50 ;CENTR 1 OSI
Q217=+50 ;CENTR 2 OSI
Q244=80 ;DIAMETR SEGMENTA
Q245=+0 ;NACHALNIJ UGOL
Q246=+360 ;KONECHNIJ UGOL
Q247=+0 ;SHAG UGLA
Q241=8
;KOLICHESTVO PROHODOV
Q200=2
;BEZOP. RSST.
Q203=+30 ;KOORD. POVERHNOSTI
Q204=50 ;2. BEZOP. RASST.
Q301=1
;PEREHOD NA BEZOP. VISOTU
Q365=0
;TIP PEREMESHENIJA
X
Z
Q200
Q203
Q204
