192

Циклы обработки: описание контура

7.10

Примеры

программ

7.10 Примеры программ

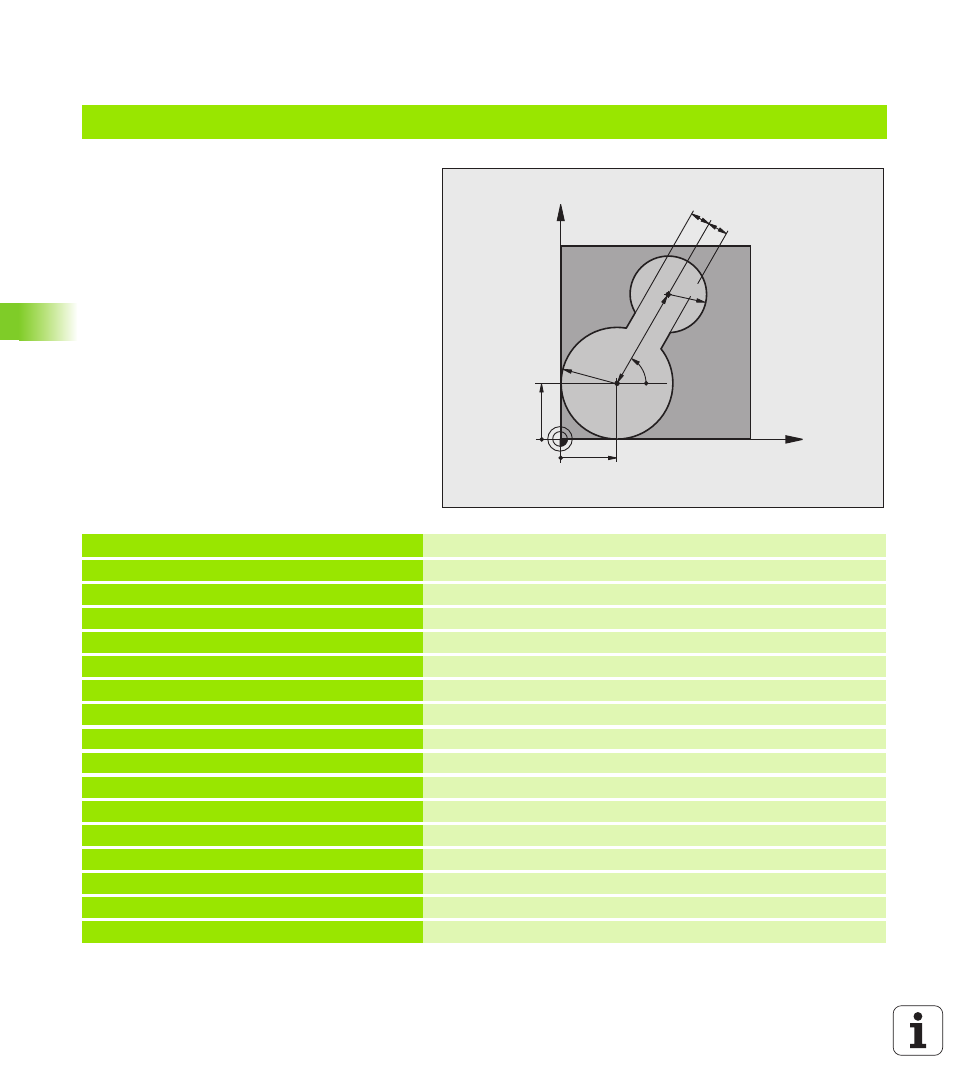

Пример: выборка и чистовая обработка кармана

0 BEGIN PGM C20 MM

1 BLK FORM 0.1 Z X-10 Y-10 Z-40

2 BLK FORM 0.2 X+100 Y+100 Z+0

Определение заготовки

3 TOOL CALL 1 Z S2500

Вызов инструмента для выборки, диаметр 30

4 L Z+250 R0 FMAX

Отвод инструмента

5 CYCL DEF 14.0 KONTUR

Определение подпрограммы контура

6 CYCL DEF 14.1 METKA KONTURA 1

7 CYCL DEF 20 DANNIE KONTURA

Определение общих параметров обработки

Q1=-20

;GLUBINA FREZER.

Q2=1

;SOVMESHENIE TRAEKTORIJ

Q3=+0

;PRIPUSK SBOKU

Q4=+0

;PRIPUSK NA GLUBINU

Q5=+0

;KOORD. POVERHNOSTI

Q6=2

;BEZOP. RASST.

Q7=+100 ;BEZOP. VISOTA

Q8=0.1

;RADIUS SKRUGLENIJA

Q9=-1

;NAPR. VRASHENIJA

R30

R20

60°
