11 примеры программ, Пример: нарезание резьбы метчиком – Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-05) Cycle programming
Страница 125
HEIDENHAIN TNC 320
125
4.1
1
Примеры
программ
4.11 Примеры программ

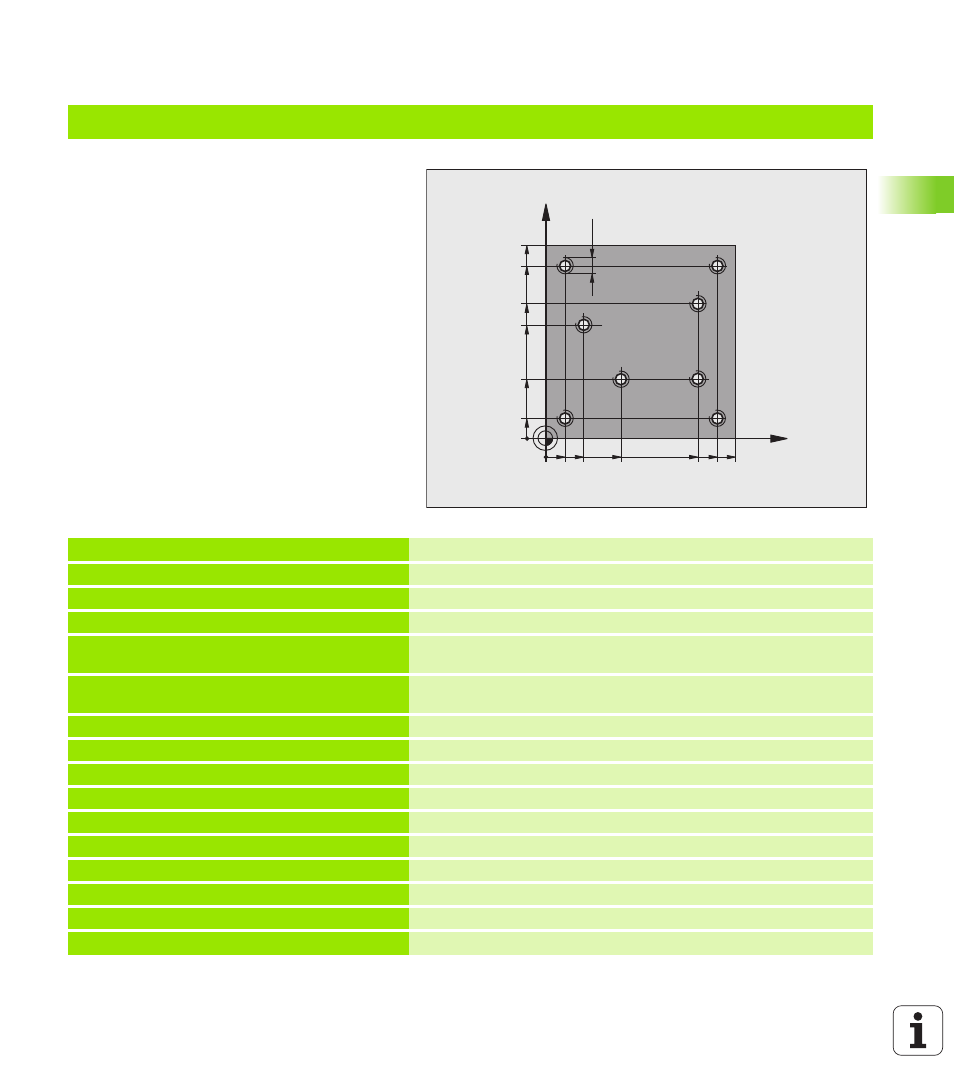

Пример: нарезание резьбы метчиком
Координаты сверления сохраняются в
таблицу точек TAB1.PNT и вызываются при
помощи CYCL CALL PAT.
Радиусы инструментов выбраны так, что все
рабочие шаги видны на тестовой графике.
Выполнение программы
Центровка
Сверление
Нарезание резьбы метчиком
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000
Вызов инструмента центровое сверло
4 L Z+10 R0 F5000
Перемещение инструмента на безопасную высоту (F
программируйте со значением),
ЧПУ производит позиционирование после каждого цикла на
безоп. высоту
5 SEL PATTERN “TAB1“
Определение таблицы точек
6 CYCL DEF 200 SVERLENIE
Определение цикла "Центровка"
Q200=2
;BEZOP. RASST.
Q201=-2
;GLUBINA
Q206=150 ;F VREZANIE
Q202=2
;GLUBINA VREZANIJA
Q210=0
;F-VREMJA NA VERHU
Q203=+0 ;KOORD. POVERHNOSTI
Обязательно введите 0, действует из таблицы точек
Q204=0
;2. BEZOP. RASST.
Обязательно введите 0, действует из таблицы точек
Q211=0.2 ;VREMJA VIDERZKI VNIZU
X
Y
20
10
100
100
10
90
90
80
30
55
40
65
M6
