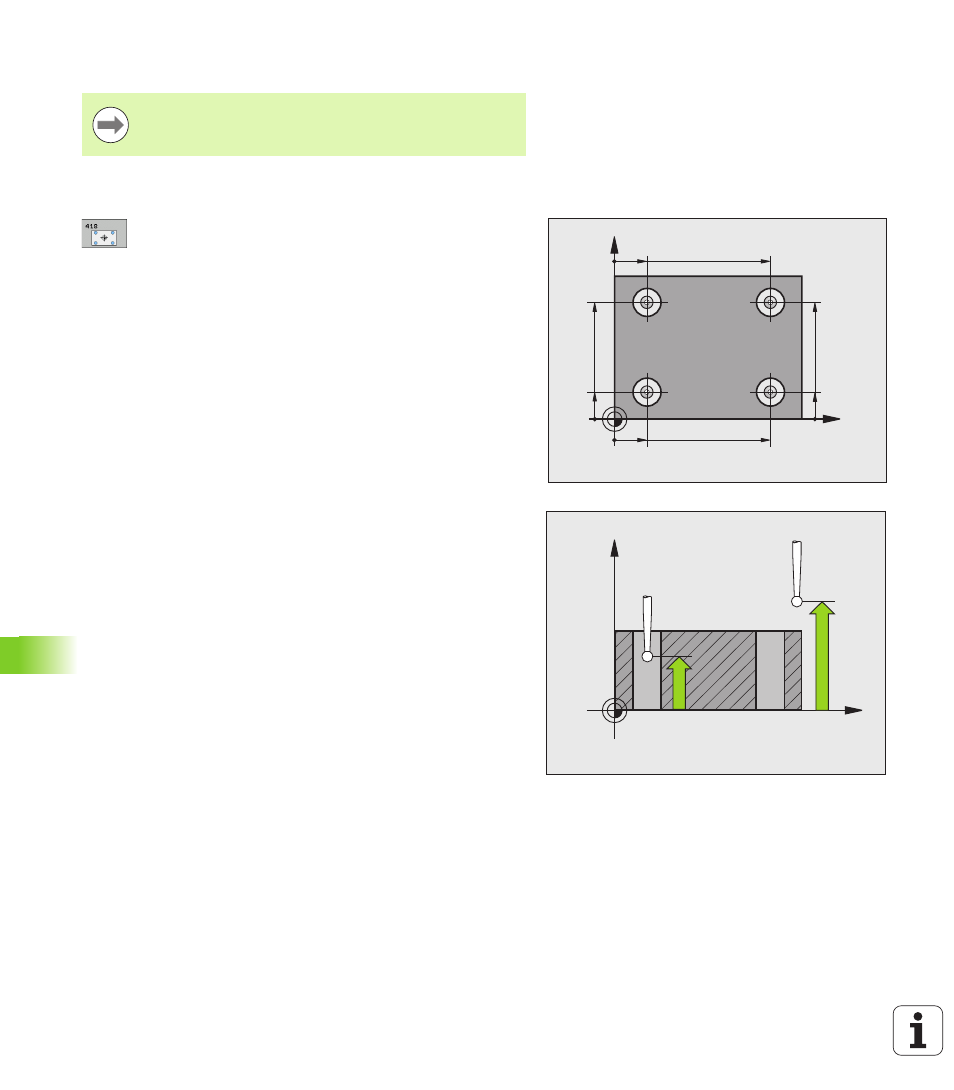

358

Циклы измерительных щупов: автоматическая установка точек привязки

15.12

ПРИВ

ЯЗ

КА

К

ЦЕНТР

У

4

ОТВЕР

С

ТИЙ

(

цик

л

418, DIN/ISO: G418)

Учитывайте при программировании!

Параметры цикла

U

1-ый центр по 1-ой оси Q268 (абсолютно): центр

1-го отверстия по главной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

U

1-ый центр по 2-ой оси Q269 (абсолютно): центр

1-го отверстия по вспомогательной оси

плоскости обработки. Диапазон ввода от

-99999,9999 до 99999,9999

U

2-ой центр по 1-ой оси Q270 (абсолютно): центр

2-го отверстия по главной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

U

2-ой центр по 2-ой оси Q271 (абсолютно): центр

2-го отверстия по вспомогательной оси

плоскости обработки. Диапазон ввода от

-99999,9999 до 99999,9999

U

3-ий центр по 1-ой оси Q316 (абсолютно): центр

3-го отверстия по главной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

U

3-ий центр по 2-ой оси Q317 (абсолютно): центр

3-го отверстия по вспомогательной оси

плоскости обработки. Диапазон ввода от

-99999,9999 до 99999,9999

U

4-ый центр по 1-ой оси Q318 (абсолютно): центр

4-го отверстия по главной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

U

4-ый центр по 2-ой оси Q319 (абсолютно): центр

4-го отверстия по вспомогательной оси

плоскости обработки. Диапазон ввода от

-99999,9999 до 99999,9999

U

Высота измерения по оси щупа Q261 (абсолютная):

координата центра сферы (=точки контакта) по

оси измерительного щупа, в которой должно

производиться измерение. Диапазон ввода от

-99999,9999 до 99999,9999

U

Безопасная высота Q260 (абсолютная): координата

по оси измерительного щупа, при которой

столкновение между щупом и заготовкой

(зажимным устройством) невозможно. Диапазон

ввода от -99999,9999 до 99999,9999

Перед определением цикла должен быть

запрограммирован вызов инструмента для

определения оси измерительного щупа.

X

Y

Q269

Q268

Q270

Q317

Q271

Q318

Q316

Q319

X

Z

Q261

Q260
