HEIDENHAIN TNC 320 285
13.2
Перед
на
чал
о
м
рабо
ты
с
цик
л
ами
из
ме
рительны
х
щупов
!
13.2 Перед началом работы с
циклами измерительных
щупов!
Чтобы достичь максимальных возможностей для задач
измерения, через машинные параметры можно выполнить
настройки, которые определяют главные характеристики всех
циклов измерительных щупов:

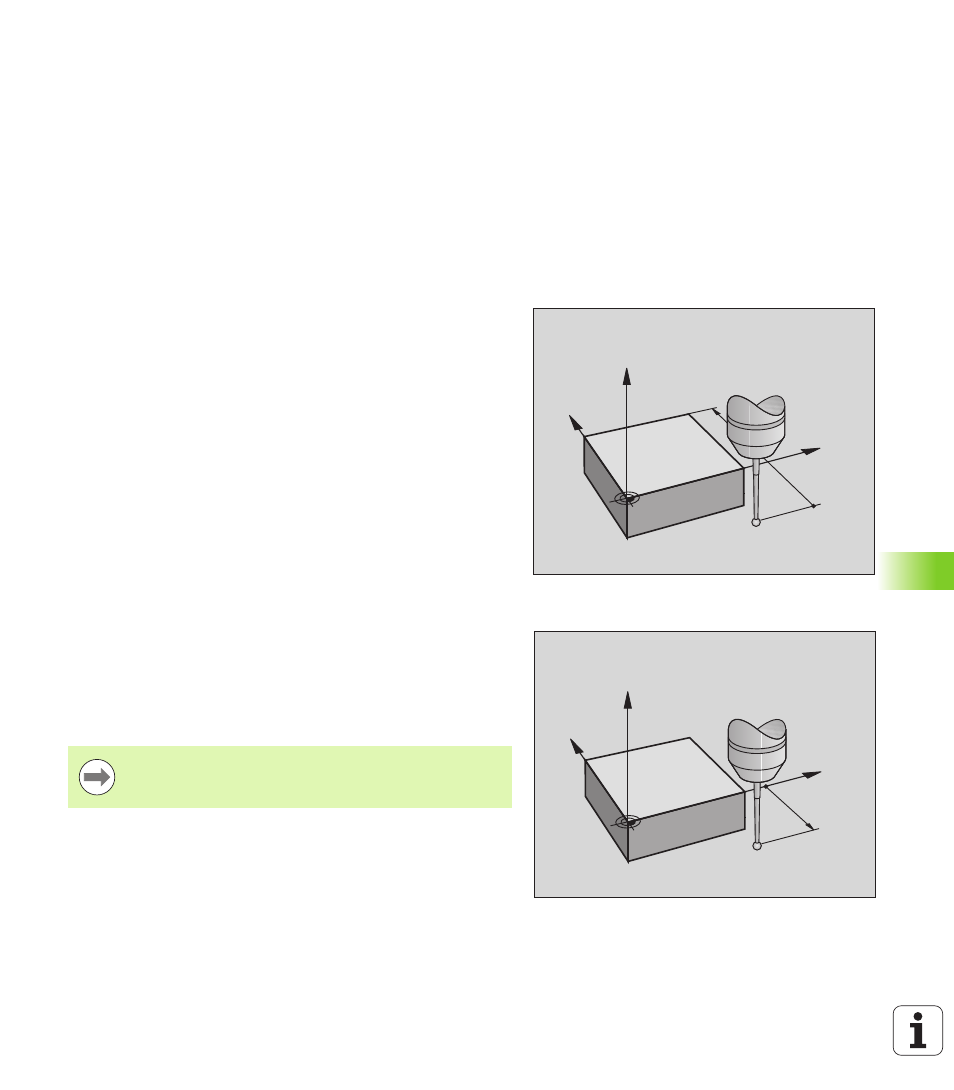

Максимальный путь перемещения до точки
касания: DIST в таблице щупов
Если в пределах установленного параметром DIST пути не
происходит отклонения щупа, ЧПУ выдает сообщение об ошибке.
Безопасное расстояние до точки
ощупывания: SET_UP в таблице щупов
Параметром SET_UP задается расстояние до определенной или
рассчитанной циклом точки касания, по которому система ЧПУ
должна осуществить предварительное позиционирование
измерительного щупа. Чем меньше вводимое значение, тем
точнее следует определять положения измерений. Во многих
циклах измерительных щупов можно дополнительно определить
безопасное расстояние, которое прибавляется к параметру
SET_UP.
Ориентация инфракрасного щупа в
запрограммированном направлении касания:
TRACK в таблице щупов
Чтобы повысить точность измерения, можно установить TRACK =
ON, что обеспечивает ориентирование инфракрасного щупа в
запрограммированном направлении перед каждой процедурой
измерения. Благодаря этому щуп отклоняется всегда в одном и
том же направлении.
Y
X
Z
DIST
Y
X
Z
SET_UP
В случае изменения TRACK = ON необходимо
выполнить повторную калибровку измерительного
щупа.
