HEIDENHAIN TNC 320
149
5.5
КР
УГ
ЛАЯ
КАНАВКА
(
цик
л
254, DIN/ISO: G254)
U
Безопасное расстояние Q200 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввода от 0 до 99999,9999
U
Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U
Стратегия погружения Q366: вид врезания:
0 = перпендикулярное врезание. Независимо от
определенного в таблице инструментов угла
врезания ANGLE система ЧПУ погружает
инструмент перпендикулярно
1, 2 = врезание маятниковым движением. В
таблице инструментов угол врезания ANGLE
для активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ выдаст
сообщение об ошибке
U
Подача чистовой обработки Q385: скорость
перемещения инструмента при чистовой
обработке боковых поверхностей и дна в мм/мин.
Диапазон ввода от 0 до 99999,999 или через
FAUTO, FU, FZ
Пример: NC-кадры
8 CYCL DEF 254 KRUGLAJA KANAVKA
Q215=0
;OBJEM OBRABOTKI
Q219=12 ;SHIRINA KANAVKI
Q368=0.2 ;PRIPUSK SBOKU
Q375=80 ;DIAMETR SEGMENTA
Q367=0
;PRIVAZKA DLJA POLOZH.
KANAVKI
Q216=+50 ;CENTR PO 1 OSI
Q217=+50 ;CENTR PO 2 OSI
Q376=+45 ;NACHALNIJ UGOL
Q248=90 ;UGOL RASKRITIJA
Q378=0
;SHAG UGLA
Q377=1
;KOLICHESTVO PROHODOV
Q207=500 ;PODACHA FREZER.
Q351=+1 ;TIP FREZER.
Q201=-20 ;GLUBINA
Q202=5
;GLUBINA VREZANIJA
Q369=0.1 ;PRIPUSK NA GLUBINU
Q206=150 ;PODACHA NA VREZANIE
Q338=5
;PODACHA CHIST. OBR.
Q200=2
;BEZOP. RASST.
Q203=+0 ;KOORD. POVERHNOSTI
Q204=50 ;2. BEZOP. RASST.
Q366=1
;VREZANIE
Q385=500 ;PODACH CHIST. OBR.
9 L X+50 Y+50 R0 FMAX M3 M99

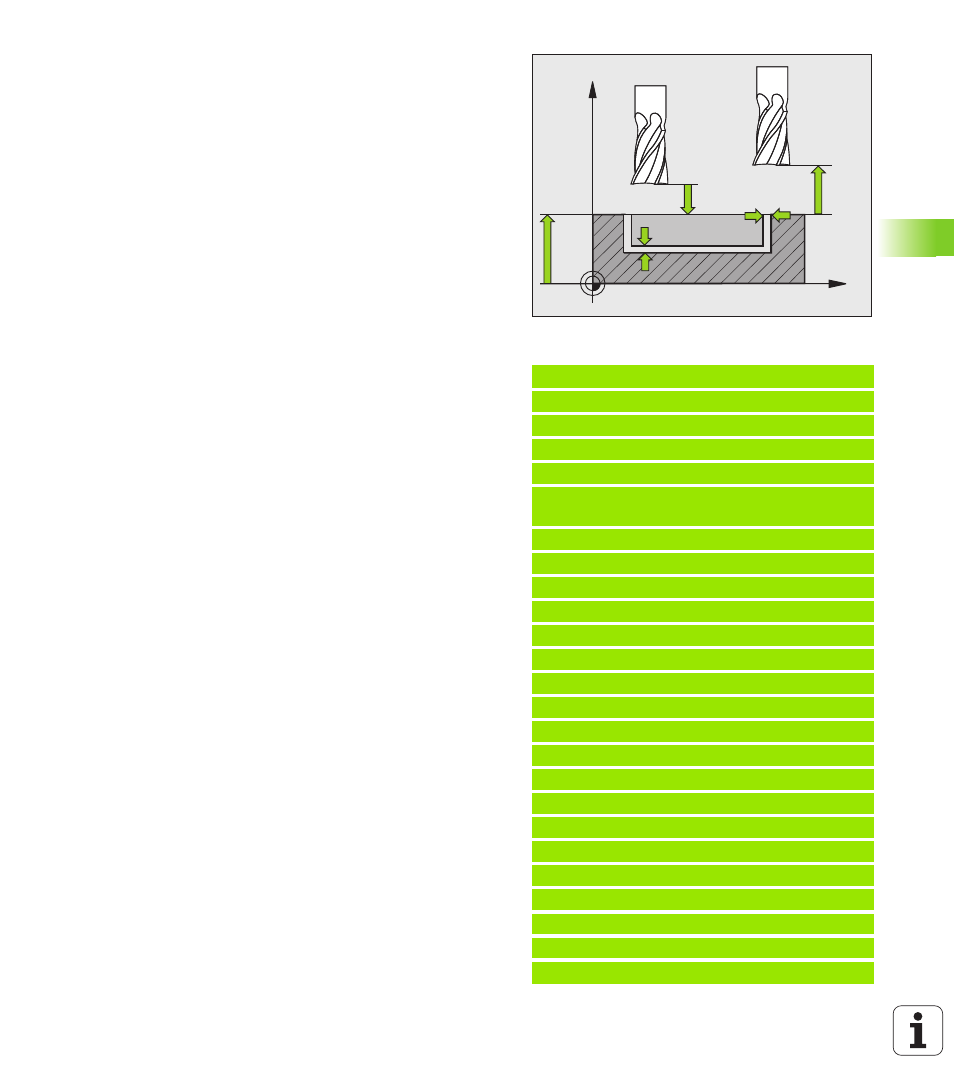

X
Z
Q200
Q204
Q203
Q369
Q368
