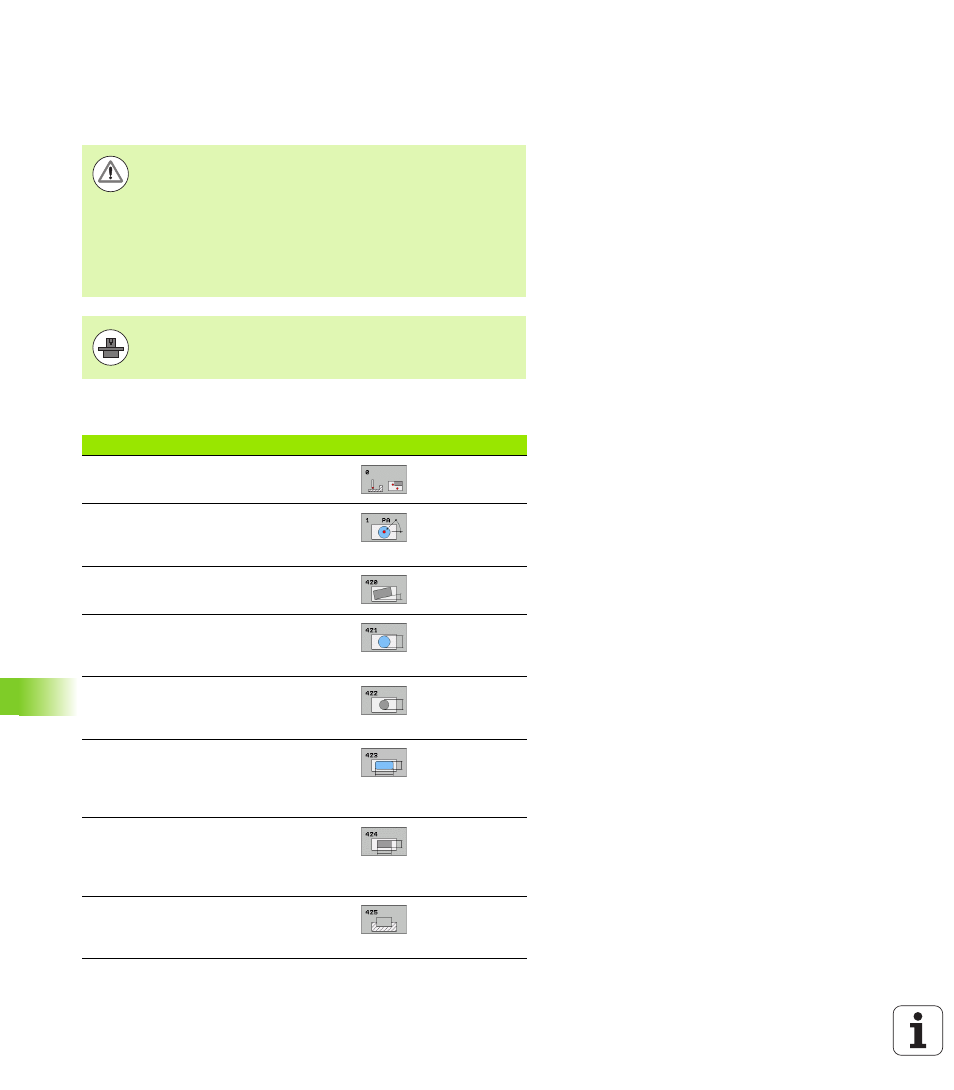

370 Циклы измерительных щупов: автоматический контроль заготовки
16.1
Основные
по
л
о
ж
е
ния
16.1 Основные положения
Обзор
В ЧПУ предусмотрено двенадцать циклов, с помощью которых
можно проводить автоматические измерения заготовки:
При отработке циклов измерительных щупов циклы 8
ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ, 11
МАСШТАБИРОВАНИЕ и 26 МАСШТАБИРОВАНИЕ
ОСИ должны быть деактивированы.
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
ЧПУ должна быть подготовлена производителем для
применения 3D-измерительных щупов.
Цикл Softkey Стр.
0 ОПОРНАЯ ПЛОСКОСТЬ Измерение
координаты на произвольной оси
Стр. 376
1 ОПОРНАЯ ПЛОСКОСТЬ ПОЛЯРНО
Измерение точки, направление
измерения определяется углом
Стр. 377
420 ИЗМЕРЕНИЕ УГЛА Измерение
угла в плоскости обработки
Стр. 379
421 ИЗМЕРЕНИЕ ОТВЕРСТИЯ
Измерение положения и диаметра
отверстия
Стр. 382
422 ИЗМЕРЕНИЕ КРУГЛОГО
ОСТРОВА Измерение положения и
диаметра круглого острова
Стр. 386
423 ИЗМЕРЕНИЕ ПРЯМОУГ.
КАРМАНА Измерение положения,
длины и ширины прямоугольного
кармана
Стр. 390
424 ИЗМЕРЕНИЕ ПРЯМОУГ.
ОСТРОВА Измерение положения,
длины и ширины прямоугольного
острова
Стр. 394
425 ИЗМЕРЕНИЕ ШИРИНЫ КАНАВКИ
(2 панель Softkey) Измерение ширины
канавки
Стр. 398
