Циклы измерительных щупов: автоматическое определение разворота детали
14.3
Р
А
ЗВ
ОР
ОТ
ПЛОСКОС
Т
И
ОБР
А
БОТКИ
по
дв
ум
от
в
е
р
с
ти
я
м
(
цик
л
401,
DIN/ISO: G401)

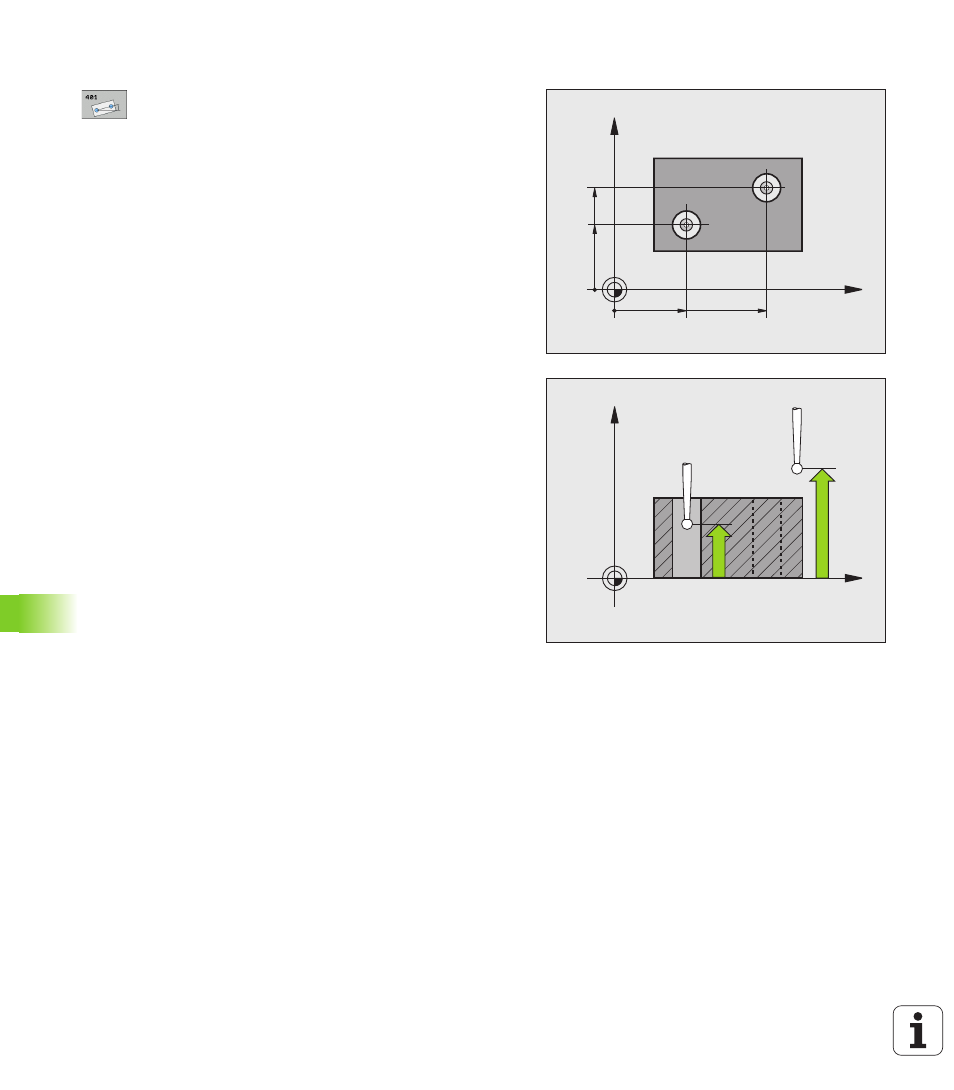

Параметры цикла
U
1 отверстие: центр по 1-ой оси Q268 (абсолютно):
центр первого отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
1 отверстие: центр по 2-ой оси Q269 (абсолютно):
центр первого отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2 отверстие: центр по 1-ой оси Q270 (абсолютно):
центр второго отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
2 отверстие: центр по 2-ой оси Q271 (абсолютно):
центр второго отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы (=точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
U
Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999
U
Предварительная настройка базового разворота
Q307 (абсолютная): если угол должен измеряться
не относительно главной оси, а относительно
произвольной прямой, то необходимо ввести угол
опорной прямой. В этом случае для базового
разворота ЧПУ распознает раность между
измеренным значением и углом опорной прямой.
Диапазон ввода от -360.000 до 360.000
X
Y
Q271
Q269
Q268
Q270
X
Z
Q261
Q260
