Параметры цикла – Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-05) Cycle programming
Страница 301
HEIDENHAIN TNC 320
301
14.4
РА
З
В
О
Р
О
Т
ПЛОСКОС
Т
И
ОБР
А
БОТКИ
по
дв
ум
о
с
тров
ам
(
цик
л
402,
DIN/ISO:
G402)

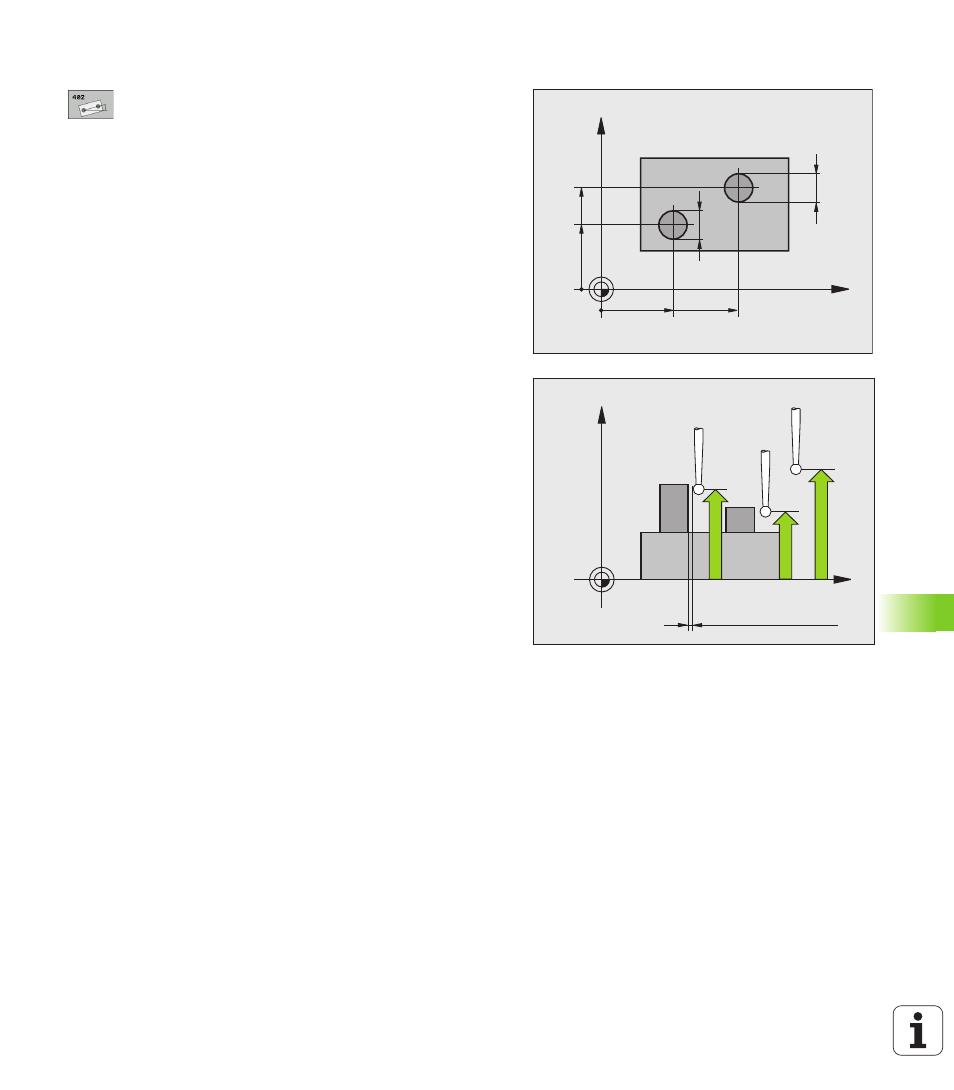

Параметры цикла
U
1 остров: центр по 1-ой оси (абсолютно): центр
первого острова по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
1 остров: центр по 2-й оси Q269 (абсолютно): центр
первого острова по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
Диаметр острова 1 Q313: приблизительный
диаметр 1-го острова. Введите завышенное
значение. Диапазон ввода от 0 до 99999,9999
U
Высота измерения острова 1 по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение острова 1.
Диапазон ввода от -99999,9999 до 99999,9999
U
2 остров: центр по 1-ой оси Q270 (абсолютно):
центр второго острова по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
2 остров: центр по 2-ой оси Q271 (абсолютно):
центр второго острова по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
Диаметр острова 2 Q314: приблизительный
диаметр 2-го острова. Введите завышенное
значение. Диапазон ввода от 0 до 99999,9999
U
Высота измерения острова 2 по оси щупа Q315
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение острова 2.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP
(таблица измерительных щупов). Диапазон ввода
от 0 до 99999,9999
U
Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999
X
Y
Q271
Q269
Q268
Q270
Q313
Q314
X
Z
Q261
Q260
Q315
SET_UP(TCHPROBE.TP)
+
Q320
