Циклы измерительных щупов: автоматическая установка точек привязки
15.1
1
ПРИВ
ЯЗКА
К
ОСИ
ЩУПА
(
цик
л
417, DIN/ISO: G417)
Параметры цикла
U
1 точка измерения по 1-ой оси Q263 (абсолютная):
координата первой точки измерения по главной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
1 точка измерения по 2-ой оси Q264 (абсолютная):
координата первой точки измерения по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
1 точка измерения по 3-й оси Q294 (абсолютно):
координата первой точки измерения по оси
измерительного щупа Диапазон ввода от
-99999,9999 до 99999,9999
U
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к SET_UP (таблица
измерительных щупов). Диапазон ввода от 0 до
99999,9999
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, при которой
столкновение между щупом и заготовкой
(зажимным устройством) невозможно. Диапазон
ввода от -99999,9999 до 99999,9999
U
Номер нулевой точки в таблице Q305: задайте
номер в таблице нулевых точек/предустановок,
под которым ЧПУ должна сохранить координату.
При вводе Q305=0 ЧПУ задает индикацию таким
образом, что новая точка привязки находится на
измеряемой поверхности. Диапазон ввода от 0 до
2999
U
Новая точка привязки по оси измерительного щупа
Q333 (абсолютная): координата по оси измерения,
в которую система ЧПУ должна установить точку
привязки. Базовая настройка = 0. Диапазон ввода
от -99999,9999 до 99999,9999
U
Передача результатов измерения (0,1) Q303:
задается, следует ли сохранить полученную точку
привязки в таблице нулевых точек или в таблице
предустановок:
-1: не использовать! Задается системой ЧПУ при
считывании старых программ (смотри
„Сохранение рассчитанной точки привязки в
памяти” на странице 317)
0: записать полученную точку привязки в активную
таблицу нулевых точек. Системой отсчета
является активная система координат детали
1: записать полученную точку привязки в таблицу
предустановок. Системой отсчета является
система координат станка (REF-система)
Пример: NC-кадры
5 TCH PROBE 417 TCHK. PRIV. K OSI SHUPA
Q263=+25 ;1 TOCHKA 1 OSI
Q264=+25 ;1 TOCHKA 2 OSI
Q294=+25 ;1 TOCHKA 3 OSI
Q320=0
;BEZOP. RASST.
Q260=+50 ;BEZOP. VISOTA
Q305=0
;NOMER V TABLITSE
Q333=+0 ;TOCHKA PRIVAZKI
Q303=+1 ;PEREDACHA ZNACH. IZMER.

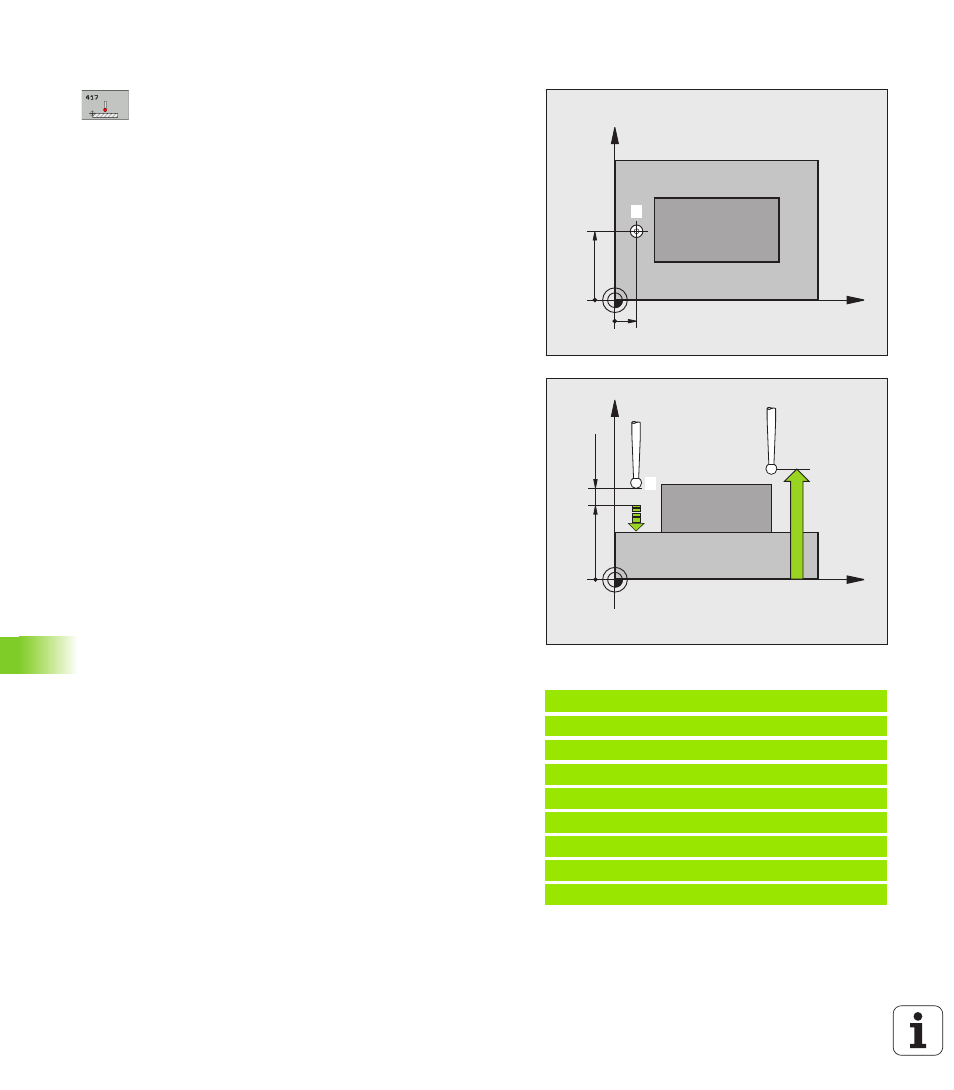

X
Y
Q264
Q263
1
X
Z
Q260
Q294
1
SE
T_UP(TCHPR
OBE.TP)
+
Q320
