108
Циклы обработки: нарезание резьбы / резьбофрезерование
4.6
РЕЗЬБОФРЕЗЕР
ОВ
АНИЕ
(
цик
л
262, DIN/ISO: G262)

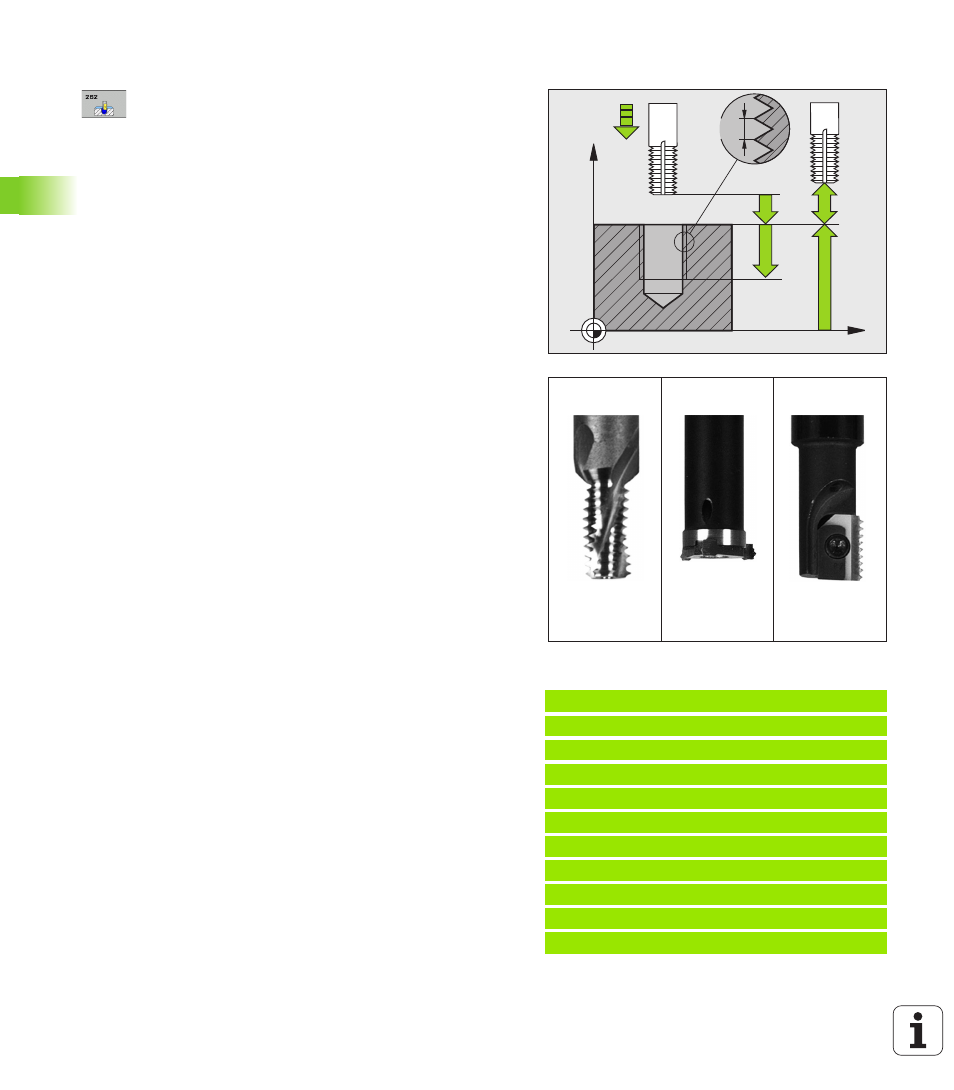

Параметры цикла
U
Заданный диаметр Q335: диаметр резьбы.
Диапазон ввода от 0 до 99999,9999
U
Шаг резьбы Q239: шаг резьбы. Правое или левое
направление резьбы определяется знаками +/-:
+= правая резьба
– = левая резьба
Диапазон ввода -99,9999 до 99,9999
U
Глубина резьбы Q201 (в инкрементах): расстояние
между поверхностью заготовки и дном резьбы.
Диапазон ввода от -99999,9999 до 99999,9999
U
Число витков Q355: количество витков резьбы, на
которые смещается инструмент:
0 = 360° спиральная линия на глубину резьбы
1 = непрерывная спиральная линия по всей длине
резьбы
>1 = несколько винтовых проходов с подводом и
отводом, между которыми система ЧПУ смещает
инструмент на величину, полученную при
умножении количества витков резьбы Q355 на
величину шага резьбы. Диапазон ввода от 0 до
99999
U
Подача предварительного позиционирования Q253:
скорость перемещения инструмента при врезании
в заготовку или при выходе из заготовки в мм/мин.
Диапазон ввода от 0 до 99999,999 или через
FMAX, FAUTO
U
Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = попутное фрезерование
–1 = встречное фрезерование
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от -99999,9999 до 99999,9999
U
2-ое безоп. расст. Q204 (в приращениях):
координата по оси шпинделя, при которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999
U
Подача фрезерования Q207: скорость движения
инструмента при фрезеровке в мм/мин. Диапазон
ввода от 0 до 99999,999, либо через FAUTO
Пример: NC-кадры
25 CYCL DEF 262 REZBOFREZEROVANIE
Q335=10 ;NOM. DIAMETR
Q239=+1.5 ;SHAG
Q201=-20 ;GLUBINA REZBI
Q355=0
;CHISLO VITKOV
Q253=750 ;PODACHA PREDPOZICIONIR.
Q351=+1 ;TIP FREZER.
Q200=2
;BEZOP. RASST.
Q203=+30 ;KOORD. POVERHNOSTI
Q204=50 ;2. BEZOP. RASST.
Q207=500 ;PODACHA FREZER.
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
Q355 = 1
Q355 > 1
Q355 = 0
