16.3 ОПОРНАЯ ПЛОСКОСТЬ
полярно (цикл 1)

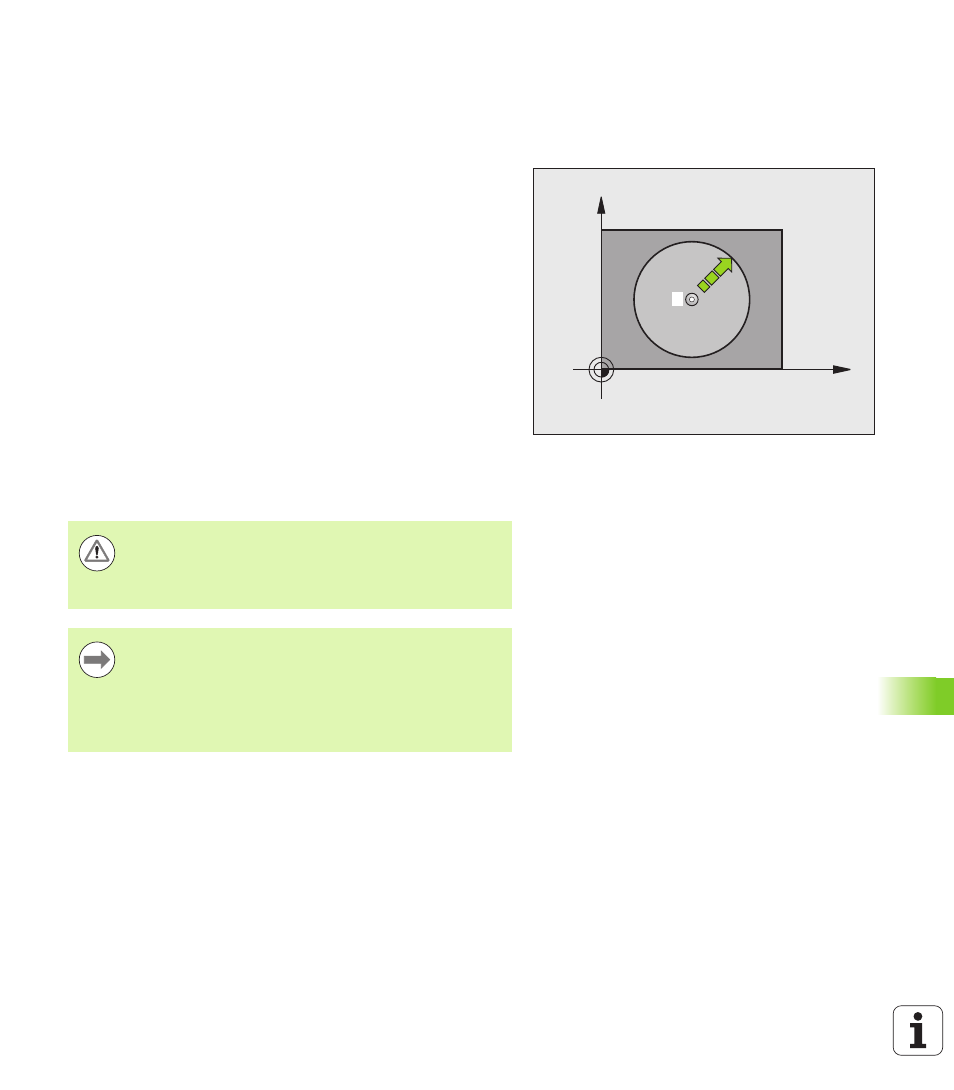

Ход цикла
Цикл измерительного щупа 1 определяет произвольное
положение на обрабатываемой детали в произвольном
направлении измерения.
1 Измерительный щуп перемещается на ускоренном ходу
(значение из колонки FMAX) в запрограммированную в цикле
предварительную позицию
1
2 Измерительный щуп проводит измерение с подачей для
измерения (колонка F). В процессе измерения система ЧПУ
осуществляет перемещение одновременно по 2 осям (зависит
от угла измерения). Направление измерения устанавливается
через полярный угол в цикле
3 После того, как ЧПУ определит положение, щуп возвращается
в начальную точку операции измерения. Координата
положения, в которой находится измерительный щуп в момент
выдачи сигнала переключения, ЧПУ сохраняет в параметрах с
Q115 по Q119.
Учитывайте при программировании!
X
Y
1
Осторожно, опасность столкновения!
Позиционируйте измерительный щуп таким образом,
чтобы при подводе к запрограммированному
положению столкновение избегалось.
Определенная в цикле ось измерения задает
плоскость измерения:
X/Y-плоскость X-ось
X/Y-плоскость Y-ось
X/Y-плоскость Z-ось
