HEIDENHAIN TNC 320 223
9.1 SL-
цик
л
ы
со
сл
о
ж
ной
фо
рмуло
й
ко
н
тур
а

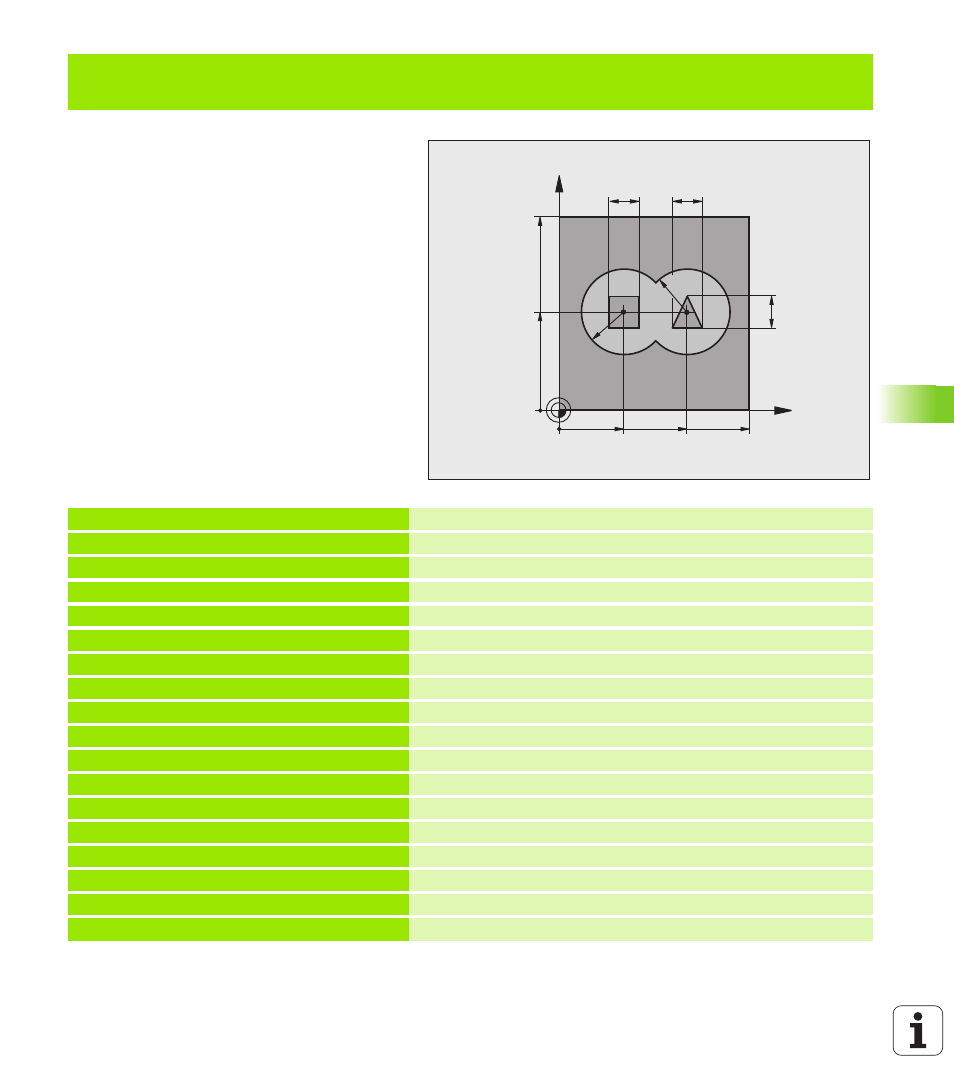

Пример: накладывающиеся контуры с формулой контура, черновая и чистовая
обработка
0 BEGIN PGM KONTUR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5 Определение инструмента черновая фреза
4 TOOL DEF 2 L+0 R+3 Определение инструмента чистовая фреза
5 TOOL CALL 1 Z S2500 Вызов инструмента черновая фреза
6 L Z+250 R0 FMAX Отвод инструмента
7 SEL CONTOUR “MODEL“ Программа определения контура
8 CYCL DEF 20 DANNIE KONTURA Определение общих параметров обработки
Q1=-20 ;GLUBINA FREZER.
Q2=1 ;SOVMESHENIE TRAEKTORIJ
Q3=+0.5 ;PRIPUSK SBOKU
Q4=+0.5 ;PRIPUSK NA GLUBINU
Q5=+0 ;KOORD. POVERHNOSTI
Q6=2 ;BEZOP. RASST.
Q7=+100 ;BEZOP. VISOTA
Q8=0.1 ;RADIUS SKRUGLENIJA
Q9=-1 ;NAPR. VRASHENIJA
X
Y
35
50
100
100
16
16
R25
65
16
R25
